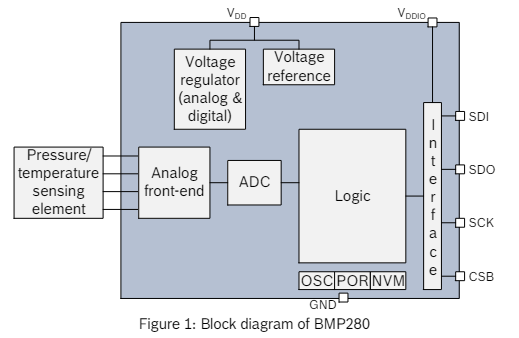

• Caractéristiques
  • Alimentation: 3,3 à 5 Vcc
  • Interface I2C:
    • sur connecteur Qwiic ou Stemma QT
    • sur pastilles femelles au pas de 2,54 mm
  • Interface SPI:
    • sur pastilles femelles au pas de 2,54 mm
  • Plages de mesure:
    • température: -40°C à 85°C
    • pression: 30 à 110 kPa
    • altitude: en fonction de la pression
  • Précision:
    • température: ±1°C
    • pression: ±1 hPa
    • altitude: ±1 m
  • Sortie 3,3 Vcc/100 mA maxi
  • Dimensions: 19,2 x 17,9 x 2,9 mm

• Documentation
  • PDF à télécharger ici

• Programmation d'une carte Arduino

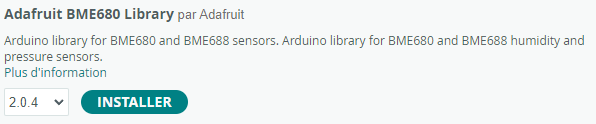

  • Bibliothèques à installer dans l'IDE (I2C)


• Source : GitHub

• Distributeur : Gotronic

• Caractéristiques
  • Alimentation: 2,7 à 5,5 Vcc
  • Consommation: <22 µA à 1 Hz (850 µA maxi)
  • Consommation en veille: <1 µA
  • Plage de mesure:
    1. 0 à 100% HR
    2. -40°C à 125°C
  • Précision:
    1. ±1,8% HR
    2. ±0,2°C
  • Hystérésis: < ±1% HR
  • Interface: I²C
  • Dimensions: 16 x 10 x 6 mm

• Documentation
  • PDF à télécharger ici

• Télécharger un exemple pour tester le capteur.

• Mise en oeuvre du capteur avec un afficheur OLED

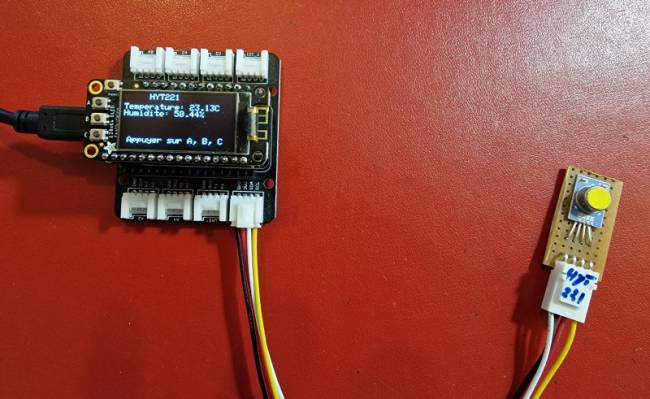

  • Description : mesure de la température et de l'humidité à l'aide d'un capteur HYT221, test des boutons-poussoirs et affichage sur un écran Oled Adafruit SH1107.

  • Matériels
    • Carte à microcontrôleur : Adafruit Feather Huzzah ESP8266 + Support Particle
    • Afficheur : Adafruit OLED SH1107

  • Code Arduino

*.cpp

// Matériels : Adafruit Feather Huzzah ESP8266  + Support Particle, Adafruit OLED SH1107, HYT221, câble Qwiic
// Logiciel : Arduino

// A ajouter
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

// Adresse I2C par défaut de HYT 221, 271, 371
#define HYT_ADDR 0x28

#define BUTTON_A 0
#define BUTTON_B 16
#define BUTTON_C 2

// Constructeurs
Adafruit_SH1107 display = Adafruit_SH1107(64, 128, &Wire);

void setup()
{
  // Bus I2C
  Wire.begin();
  Wire.setClock(400000);
  display.begin(0x3C, true); // L'addresse de l'afficheur est 0x3C par défaut

  // Configuration de l'affichage
  display.setRotation(1); // Affichage horizontal
  display.setTextSize(1);
  display.setTextColor(SH110X_WHITE);
  display.clearDisplay(); // Pour ne pas afficher le logo Adafruit chargé
                          // automatiquement à la mise sous tension
  // Connexion des boutons-poussoirs
  pinMode(BUTTON_A, INPUT_PULLUP);
  pinMode(BUTTON_B, INPUT_PULLUP);
  pinMode(BUTTON_C, INPUT_PULLUP);
}

void loop()
{
  double humidity;
  double temperature;

  // Efface le buffer
  display.clearDisplay();

  // Test des boutons
  display.setCursor(0, 0);

  if (!digitalRead(BUTTON_A))
    display.print("[A]");
  if (!digitalRead(BUTTON_B))
    display.print("[B]");
  if (!digitalRead(BUTTON_C))
    display.print("[C]");

  // Titre
  display.setCursor(30, 0);
  display.println("HYT221");

  Wire.beginTransmission(HYT_ADDR); // Début de la transmission avec le capteur HYT221
  Wire.requestFrom(HYT_ADDR, 4);    // Nécessite 4 octets

  // Read the bytes if they are available
  // Les deux premiers octets sont l'humidité, les deux suivants la température
  if (Wire.available() == 4)
  {
    int b1 = Wire.read();
    int b2 = Wire.read();
    int b3 = Wire.read();
    int b4 = Wire.read();

    Wire.endTransmission(); // Fin de la transmission avec le capteur HYT221

    // Calcul de l'humidité
    int rawHumidity = b1 << 8 | b2;
    rawHumidity = (rawHumidity &= 0x3FFF);
    humidity = 100.0 / pow(2, 14) * rawHumidity;

    // Calcul de la température
    b4 = (b4 >> 2);
    int rawTemperature = b3 << 6 | b4;
    temperature = 165.0 / pow(2, 14) * rawTemperature - 40;

    // Affichage
    display.setCursor(0, 12);
    display.print("Temperature: ");
    display.print(temperature);
    display.println("C ");
    display.print("Humidite: ");
    display.print(humidity);
    display.println("% ");

    // Infos
    display.setCursor(5, 52);
    display.print("Appuyer sur A, B, C");
    display.display();
  }
  else
  {
    display.println("Pas de mesure");
  }
}

• Distributeur : Gotronic

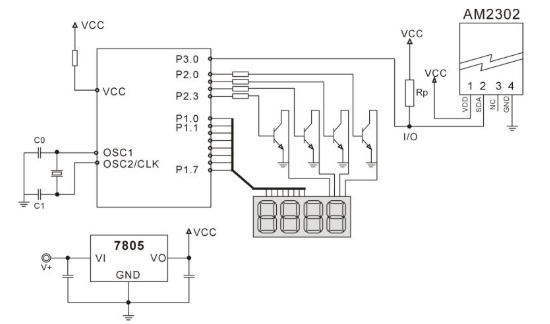

• Caractéristiques
  • Interface: compatible Grove
  • Alimentation: 3,3 à 6 Vcc
  • Consommation: 1,5 mA
  • Plage de mesure:
    • température: -40°C à 80°C (±0,5°C)
    • humidité: 5 à 99% HR (±2%)
  • Temps de réponse: 6 à 20 secondes

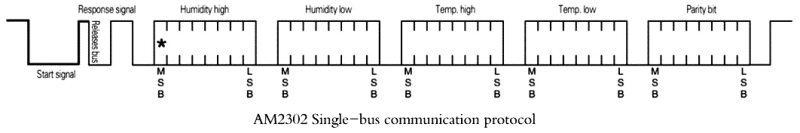

  • Interface : signal TOR (protocol spécifique 1 fil)
  • Dimensions: 40 x 20 x 11 mm

• Wiki Seeed studio
  • Site à consulter ici

• Sources : site sparkfun

• Distributeurs : Gotronic

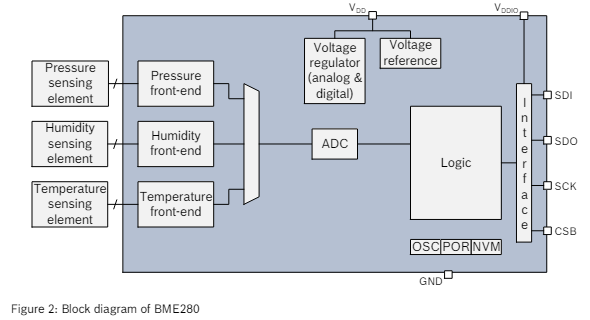

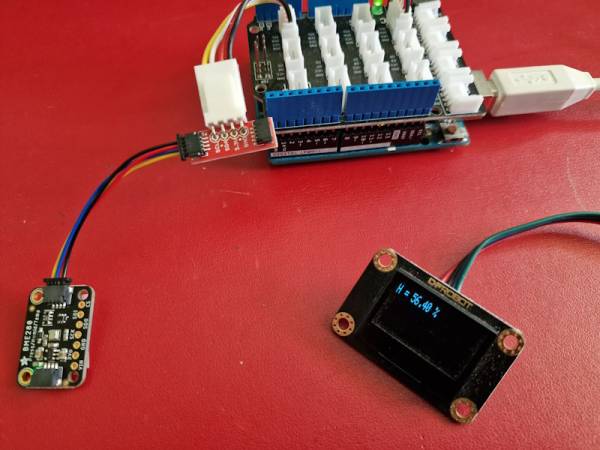

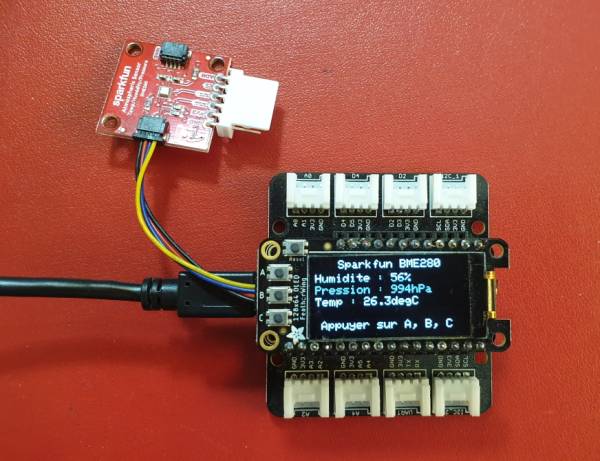

• Caractéristiques
  • Alimentation: 3,3 à 5 Vcc
  • Plages de mesure:
    • température: -40°C à 85°C
    • humidité: 0 à 100% HR
    • pression: 300 à 1100 hPa
  • Précision:
    • température: ±1°C (±0,5°C pour le BME680)
    • humidité: ±3%
    • pression: ±1 hPa (0,12hPa pour le BME680)
  • Interfaces:
    • I2C: sur connecteur Qwiic de Sparkfun ou Stemma QT d'Adafruit. Adresse I2C: 0x77 (0x76 via cavalier à connecter entre SDO et GND)
    • SPI: sur pastilles femelles au pas de 2,54 mm (connecteurs mâles à souder inclus)

• Documentation
  • PDF à télécharger ici

• Capteur de CO², température et humidité. Voir Capteurs - Gaz

• Capteur de qualité de l'air intérieur (CO², COV, éthanol, H2). Voir Capteurs - Gaz
