• A partir du gestionnaire de bibliothèques de l'IDE Arduino, installer :


• Resources
  • wiki Adafruit
  • Fiche guide pour l'étude d'une chaîne d'information comprenant un BMP280 [Télécharger]

• Exemple de l'IDE Arduino pour tester le capteur
  Dans l'IDE Arduino, sélectionner : Fichier → Exemples → Adafruit BMP280 Library → bmp280test

• Intégré à l'exemple ci-dessous.

• Intégrée au code de l'exemple ci-dessous

• A venir

• Exemple pour tester le capteur
  A télécharger sur Github..

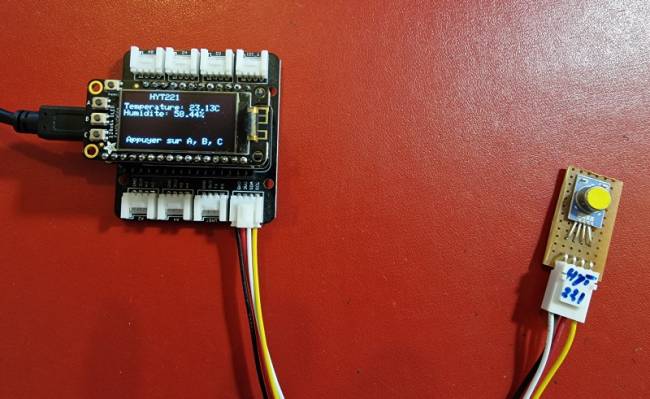

• Mise en oeuvre du capteur avec un afficheur OLED
  • Description : mesure de la température et de l'humidité à l'aide d'un capteur HYT221, test des boutons-poussoirs et affichage sur un écran Oled Adafruit SH1107.

  • Matériels
    • Carte à microcontrôleur : Adafruit Feather Huzzah ESP8266 + Support Particle
    • Afficheur : Adafruit OLED SH1107

  • Code Arduino

*.cpp

// Matériels : Adafruit Feather Huzzah ESP8266  + Support Particle, Adafruit OLED SH1107, HYT221, câble Qwiic
// Logiciel : Arduino

// A ajouter
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

// Adresse I2C par défaut de HYT 221, 271, 371
#define HYT_ADDR 0x28

#define BUTTON_A 0
#define BUTTON_B 16
#define BUTTON_C 2

// Constructeurs
Adafruit_SH1107 display = Adafruit_SH1107(64, 128, &Wire);

void setup()
{
  // Bus I2C
  Wire.begin();
  Wire.setClock(400000);
  display.begin(0x3C, true); // L'addresse de l'afficheur est 0x3C par défaut

  // Configuration de l'affichage
  display.setRotation(1); // Affichage horizontal
  display.setTextSize(1);
  display.setTextColor(SH110X_WHITE);
  display.clearDisplay(); // Pour ne pas afficher le logo Adafruit chargé
                          // automatiquement à la mise sous tension
  // Connexion des boutons-poussoirs
  pinMode(BUTTON_A, INPUT_PULLUP);
  pinMode(BUTTON_B, INPUT_PULLUP);
  pinMode(BUTTON_C, INPUT_PULLUP);
}

void loop()
{
  double humidity;
  double temperature;

  // Efface le buffer
  display.clearDisplay();

  // Test des boutons
  display.setCursor(0, 0);

  if (!digitalRead(BUTTON_A))
    display.print("[A]");
  if (!digitalRead(BUTTON_B))
    display.print("[B]");
  if (!digitalRead(BUTTON_C))
    display.print("[C]");

  // Titre
  display.setCursor(30, 0);
  display.println("HYT221");

  Wire.beginTransmission(HYT_ADDR); // Début de la transmission avec le capteur HYT221
  Wire.requestFrom(HYT_ADDR, 4);    // Nécessite 4 octets

  // Read the bytes if they are available
  // Les deux premiers octets sont l'humidité, les deux suivants la température
  if (Wire.available() == 4)
  {
    int b1 = Wire.read();
    int b2 = Wire.read();
    int b3 = Wire.read();
    int b4 = Wire.read();

    Wire.endTransmission(); // Fin de la transmission avec le capteur HYT221

    // Calcul de l'humidité
    int rawHumidity = b1 << 8 | b2;
    rawHumidity = (rawHumidity &= 0x3FFF);
    humidity = 100.0 / pow(2, 14) * rawHumidity;

    // Calcul de la température
    b4 = (b4 >> 2);
    int rawTemperature = b3 << 6 | b4;
    temperature = 165.0 / pow(2, 14) * rawTemperature - 40;

    // Affichage
    display.setCursor(0, 12);
    display.print("Temperature: ");
    display.print(temperature);
    display.println("C ");
    display.print("Humidite: ");
    display.print(humidity);
    display.println("% ");

    // Infos
    display.setCursor(5, 52);
    display.print("Appuyer sur A, B, C");
    display.display();
  }
  else
  {
    display.println("Pas de mesure");
  }
}

• A venir

• A partir du gestionnaire de bibliothèques de l'IDE Arduino, installer :


• Ressources
  • Wiki seeedstudio

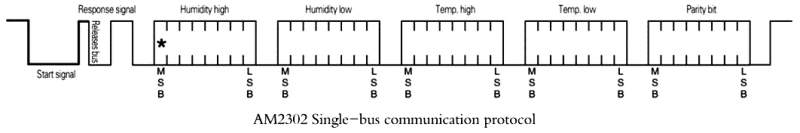

  • Fiche guide pour l'étude d'une chaîne d'information comprenant un DHT22 [Télécharger]

• Exemple de l'IDE Arduino pour tester le capteur
  Dans l'IDE Arduino, sélectionner : Fichier → Exemples → DHT sensor library → DHTtester

• A partir du gestionnaire de bibliothèques de l'IDE Arduino, installer :


ou

• A partir du gestionnaire de bibliothèques de l'IDE Arduino, installer :


ou

• A installer dans le Raspberry Pi Pico

• Télécharger le code de la bibliothèque BME280 sur Github, le copier dans un fichier BME280.py et l'installer dans le dossier /lib sur le raspberry Pi Pico. Modifier éventuellement l'adresse du composant dans le code de la bibliothèque (0x76 par défaut), ou 0x77 (par ex: sparkfun).

• Ressource
  • Fiche guide pour l'étude d'une chaîne d'information comprenant un BME280 [Télécharger]

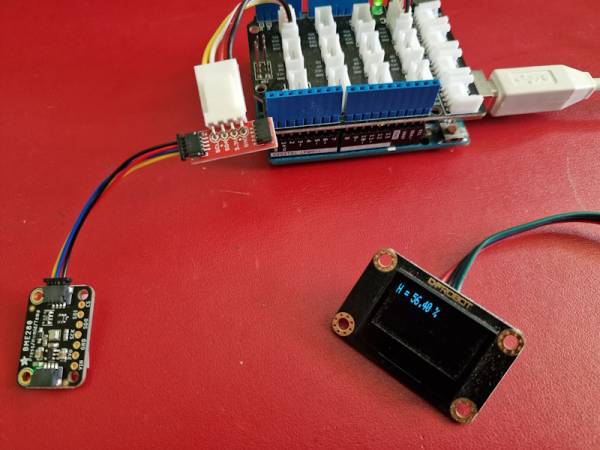

• Connexion à une Base Shield V2 montée sur une Arduino Uno.

• Exemple de l'IDE Arduino pour tester le capteur. Dans l'IDE Arduino, sélectionner :
  - Adafruit : Fichier → Exemples → Adafruit BME280 Library → bme280test
  - Sparkfun : Fichier → Exemples → SparkFun BME280 → Example1_BasicReadings

• Exemple de l'IDE Arduino pour tester le capteur
  Dans l'IDE Arduino, sélectionner : Fichier → Exemples → SparkFun BME280 → Example1_BasicReadings

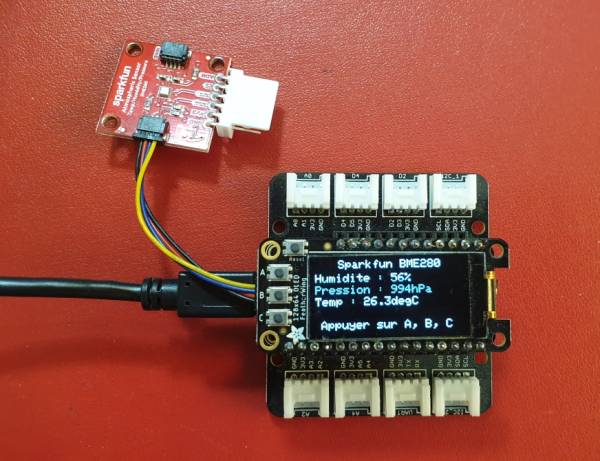

• Mise en oeuvre du capteur avec un afficheur OLED
  • Description : mesure de de la température, de l'humidité et de la pression à l'aide d'un capteur Sparkfun BME280, test des boutons-poussoirs et affichage sur un écran Oled Adafruit SH1107. L'écran et le capteur sont reliés via le système Qwiic de Sparkfun.

  • Matériels
    • Carte à microcontrôleur : Adafruit Feather Huzzah ESP8266
    • Afficheur : Adafruit OLED SH1107
    • Code pour un ESP Feather Huzzah

*.cpp

// Matériels : Adafruit Feather Huzzah ESP8266  + Support Particle, Adafruit OLED SH1107, Sparkfun BME280, câble Qwiic
// Logiciel : Arduino

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>
#include "SparkFunBME280.h"

#define BUTTON_A 0
#define BUTTON_B 16
#define BUTTON_C 2

// Constructeurs
Adafruit_SH1107 display = Adafruit_SH1107(64, 128, &Wire);
BME280 bme_280; // L'adresse du circuit BME280 est 0x77 par défaut

void setup()
{
  // Bus I2C
  Wire.begin();              // Initialisation
  Wire.setClock(400000);     // Fast I2C
  display.begin(0x3C, true); // L'addresse de l'afficheur est 0x3C par défaut

  // Configuration de l'affichage
  display.setRotation(1); // Affichage horizontal
  display.setTextSize(1); // Horizontal
  display.setTextColor(SH110X_WHITE);
  display.clearDisplay(); // Pour ne pas afficher le logo Adafruit chargé
                          // automatiquement à la mise sous tension
  // Test de la communication avec le capteur
  if (bme_280.beginI2C() == false)
  {
    display.println("DEFAUT(s)");
    display.println("1. Le capteur BME280 ne repond pas ! ");
    display.println();
    display.print("BLOCAGE du PROGRAMME");
    display.display(); // Transfert du buffer sur l'écran
    while (1)
      delay(10); // Blocage du programme
  }

  // Connexion des boutons-poussoir
  pinMode(BUTTON_A, INPUT_PULLUP);
  pinMode(BUTTON_B, INPUT_PULLUP);
  pinMode(BUTTON_C, INPUT_PULLUP);
}

void loop()
{
  // Efface le buffer
  display.clearDisplay();

  // Test des boutons
  display.setCursor(0, 0);

  if (!digitalRead(BUTTON_A))
    display.print("[A]");
  if (!digitalRead(BUTTON_B))
    display.print("[B]");
  if (!digitalRead(BUTTON_C))
    display.print("[C]");

  // Titre
  display.setCursor(20, 0);
  display.println("Sparkfun BME280");

  // Humidité
  display.setCursor(0, 12);
  display.print("Humidite : ");
  display.print(bme_280.readFloatHumidity(), 0);
  display.println("%");

  // Pression en hPa
  display.setCursor(0, 22);
  display.print("Pression : ");
  display.print(bme_280.readFloatPressure() / 100, 0);
  display.println("hPa");

  // Température
  display.setCursor(0, 32);
  display.print("Temp : ");
  display.print(bme_280.readTempC(), 1);
  display.print("C");

  // Infos
  display.setCursor(5, 52);
  display.print("Appuyer sur A, B, C");

  // yield();
  display.display(); // Transfert du buffer sur l'écran
  delay(10);
}

• Ressource
  • MicroPython: BME280 with ESP32 and ESP8266 (Pressure, Temperature, Humidity) sur Random Nerd Tutorials
• Exemple de code pour un Raspberry Pi Pico

*.py

from machine import Pin, I2C
from time import sleep
import bme280 # bibliothèque du capteur (installée dans /lib

# RP2 - Pin assignment
i2c = I2C(1,scl=Pin(7), sda=Pin(6), freq=400_000)

while True:
  bme = bme280.BME280(i2c=i2c)
  temp = bme.temperature
  hum = bme.humidity
  pres = bme.pressure
  print('Temperature: ', temp)
  print('Humidity: ', hum)
  print('Pressure: ', pres)

  sleep(5)

• A partir du gestionnaire de bibliothèques de l'IDE Arduino, installer :
