[ARCHIVES] Les matériels : la carte Fez Panda 3
[Mise à jour le 14/1/2019]

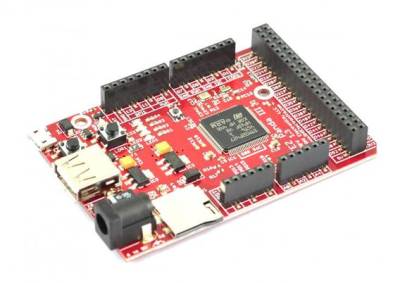

A l'exception du bus I2C, la carte Panda a la même configuration de broches que l'Arduino Uno V1. Elle est compatible avec un grand nombre de shields.
Manuel de l'utilisateur, schéma, soc G80
Principales caractéristiques
(Extrait du site de GHI Electonics)
- Microcontrôleur : 180 MHz 32-bit ARM Cortex-M4.
- SoC : G80
- RAM : 156 KB.
- Flash : 256 KB.
- GPIO : 53
- Entrées analogiques : 16
- Réseaux : Ethernet TCP/IP, WiFi, and SSL (avec un module additionnel).
- Stockage : carte µSD
GPIO : General Purpose Input / Output port
Le shield V2 Tinkerkit
Le module Sensor Shield V2 TinkerKit ci-dessous permet de raccorder facilement et sans soudure des capteurs et des actuateurs sur une carte Netduino ou une carte Panda 3.
Précautions à prendre lors de la configuration des entrées / sorties numériques.
Utiliser OBLIGATOIREMENT les classes GHI Electronics tel que cela est décrit dans les exemples sous peine de « planter » le firmware de la carte (il devra alors être réinstallé !).
Guide d'installation des outils
Disponible sur le site de GHI Electronics
Débuter la programmation
Pour débuter la programmation : voir le chapitre Premiers programmes en C# avec une Panda 3 "étape par étape"
