L'ESP32 est une mise à niveau de l'ESP8266. En comparaison, l'ESP32 dispose de plus de GPIO et d'entrées analogiques, de deux sorties analogiques, de plusieurs périphériques supplémentaires (comme l'UART), de deux cœurs pour ne pas avoir à céder au gestionnaire WiFi, d'un processeur beaucoup plus rapide, etc. !

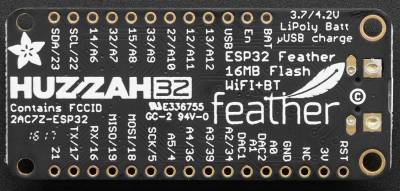

La carte Feather HUZZAH32, développée par Adafruit, est une carte de développement WiFi et Bluetooth BLE “tout-en-un” avec USB intégré et chargeur de batterie développée à partir du module officiel WROOM32 d'Espressif .

  • SOC : ESP32
  • Processeur : 32-bit CPU @ 240MHz
  • Wifi 802.11 b/g/n (WEP/WPA)
  • Bluetooth : compatible BLE
  • Flash : 4MB
  • SRAM : 520KB
  • PWM/timer : disponible sur l'ensemble des broches GPIO
  • I²C : 2 (seulement 1 est configuré par défaut dans le support Feather Arduino IDE)
  • SPI : 3 (seulement 1 est configuré par défaut dans le support Feather Arduino IDE)
  • UART : 3 (seulement deux sont configurés par défaut dans le support Feather Arduino IDE, un UART est utilisé pour le transfert et le débogage)
  • I2S Audio : 2
  • Entrée analogique : 12 (1,8V max)
  • Oscillateur : 32kHz
  • Alimentation : 5V régulateur 3.3V (pic de courant 500mA max)
  • Chargeur Lipo intégré :( 3,7V - 4,2V) - 100mA
  • LED rouge à usage général sur la broche 0
  • Bouton de Reset
  • Consommation : 60 à 200mA
  • Dimensions : 51mm x 23mm x 8mm
  • Masse : 7g

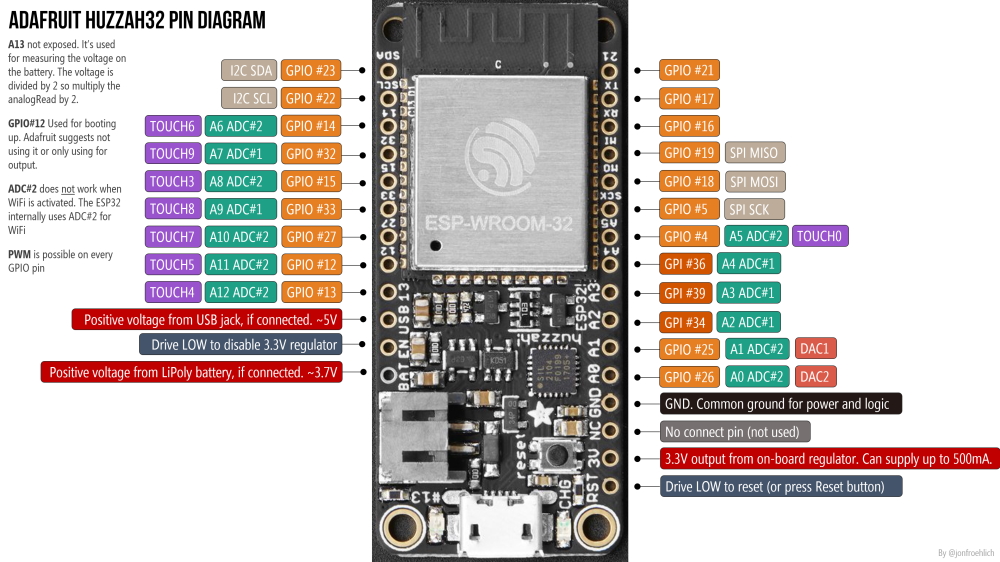

  • Identification et description des entrées / sorties sur le site Adafruit.

Rôle Nom sur la carte Broche Shield Particle Remarques
GPIO et Analogique A0 (ADC2) ou (DAC2) 26 A0
A1 (ADC2) ou (DAC1) 25 A1
A2 (ADC1) 34 A2 Analog utilisable sous MicroPython
A3 (ADC1) 39 A3 Analog utilisable sous MicroPython
A4 (ADC1) 36 A4 Analog utilisable sous MicroPython
A5 (ADC2) 4 A5
A6 (ADC2) 14 D2
A7 (ADC1) 32 D3 Analog utilisable sous MicroPython
A8 (ADC2) 15 D4
A9 (ADC1) 33 D5 Analog utilisable sous MicroPython
A10 (ADC2) 27
A11 (ADC2) 12
A12 (ADC2) 13
GPIO 21 21 E/S à usage général
Série (asynchrone) RX 16 RX
TX 17 TX
Bus I2C (Synchrone) SCL 22 SCL
SDA 23 SDA
Bus SPI (Synchrone) SCK 5
MOSI 18
MISO 19

  • Adafruit Grove Shield FeatherWing (schéma) pour Particle Mesh et tous les Feathers1).
    • Caractéristiques
      • 8 connecteurs Grove :
        • 3 connecteurs analogiques, 2 broches analogiques par connecteur, 6 broches analogiques au total;
        • 2 connecteurs numériques, 2 broches numériques par connecteur, 4 broches numériques au total;
        • 2 connecteurs I2C
        • 1 connecteur UART
    • Schéma : téléchargeable ici
    • Distributeurs : Mouser et (Adafruit)
    • Table de correspondance
Shield ESP Commentaires
D214GPIO 14 et entrée analogique A6 sur le CAN 2
D332GPIO 32 et entrée analogique A7 sur l’ADC 1. Peut également être utilisée pour connecter un quartz 32 KHz.
D415GPIO 15 et entrée analogique A8 sur l’ADC 2
D533GPIO 33 et entrée analogique A9 sur l’ADC 1. Peut également être utilisée pour connecter un quartz 32 KHz.

  • Batterie Lipo 3,7V 500mA
    • Caractéristiques
      • Tension: 3,7 Vcc
      • Intensité: 400 mAh
      • ​​Courant de décharge maxi: 880 mA
      • Connecteur: 2 broches type JST
      • Dimensions: 35,5 x 25,5 x 5,2 mm
      • Longueur du câble: 100 mm
      • Poids: 10 g
    • Distributeurs : Gotronic

5.1 Installation du support pour les cartes à "ESP32"

  • L'installation du support ESP32 pour Arduino se fait en passant par l’édition des préférences (FichierPréférences).
    Dans « URL de gestionnaire de cartes supplémentaires » ajoutez :
https://dl.espressif.com/dl/package_esp32_index.json

Remarque : une URL par ligne, pas de séparateur !

5.2 Installation du gestionnaire de carte

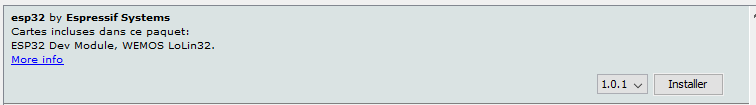

  • Dans le menu « Outils » , « Type de carte » et « Gestionnaire de carte », rechercher « esp32 by Espressif Systems » et installer le composant.

5.3 Spécificités de la carte Adafruit HUZZAH32 - ESP32 Feather


1)
Sur l'ESP8266, il est nécessaire de connecter une résistance de 10k entre la broche CHPD et le 3,3V
