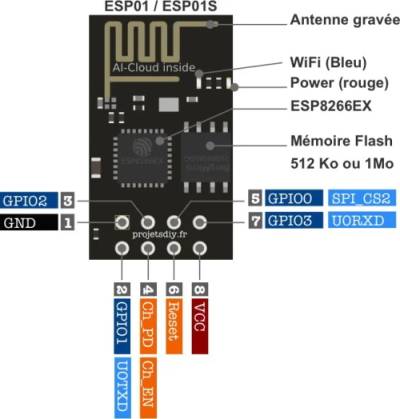

L'ESP-01 est une version réduite de l'ESP8266 (ESPRESSIF) produite par AI-Thinker. De taille réduite, il permet de connecter un microcontrôleur à un réseau Wi-Fi et d’établir des connexions TCP/IP avec des commandes Hayes.

  • Modèle : ESP01(S) (ESP8266EX)
  • Processeur : 32-bit CPU @ 160MHz
  • Wifi 802.11 b/g/n (WEP/WPA-PSK/WPA2-PSK)
  • SPI Flash : 512kB ou 1MB(S)
  • UART : 300 à 4608000 Défaut : 115200
  • IO : 2 (logique 3,3V)

Adaptateur USB <--> Série et programmeur

4.1 Adaptateur USB <--> Série et programmeur

Ce module permet la programmation du module WiFi ESP8266 via le port USB d'un PC.

USB <--> Série TTL-232R-3V3

4.2 Câble adaptateur USB <--> Série TTL-232R-3V3

Les câbles TTL-232R-3V3 sont une famille de câbles convertisseurs USB vers UART série TTL intégrant le CI FT232RQ à interface USB vers UART série qui gère toute la signalisation et les protocoles USB. Les câbles offrent un moyen simple et rapide pour connecter des périphériques avec une interface série en niveau TTL vers USB.

MB102 Module 3.3V / 5V

4.3 MB102 Module 3.3V / 5V

  • Caractéristiques
    • Tension d'entrée: 6,5 - 12V DC ou via USB.
    • Tension de sortie: 3,3V / 5V sélectionnable.
    • Alimentation par port USB ou bloc d'alimentation externe
  • Tests dans la console du logiciel Arduino
    1. Télécharger le répertoire contenant les fichiers esp8266_flasher.exe et DOIT_AT_DOUT_8Mbit.bin
    2. Placer l'ESP01 sur le programmeur USB ←→ UART et le commuter en mode prog.
    3. Transférer le fichier .bin sur l'ESP01 avec esp8266_flasher.exe. Débrancher le programmeur et le placer en mode UART.
    4. Tester le programme en transmettant les commandes AT suivantes avec le moniteur série du logiciel Arduino réglé sur : .
// 1a. Connexion au module
AT
réponse : OK

// 1b. Reset
AT+RST
Exemple de réponse partielle: OK
ets Jan  8 2013,rst cause:2, boot mode:(3,7)
load 0x40100000, len 2592, room 16
tail 0
chksum 0xf3

// 2. Version du firmware
AT+GMR
Exemple de réponse:
AT version:1.2.0.0(Jul  1 2016 20:04:45)
SDK version:1.5.4.1(39cb9a32)
www.doit.am
0.0.0.6
Build:1.5.4.1 Apr 17 2018 11:39:14
OK

// 3. Aresse IP du module (par défaut en mode point d'accès)
AT+CIFSR
réponse :
+CIFSR:APIP,"192.168.4.1"
+CIFSR:APMAC,"c6:5b:be:61:61:3d"

// 4. Réglage en mode STA(STATION) (2:AP (Point d'accès), 3:STA+AP)
AT+CWMODE=1
réponse : OK

// 5. Connexion à un réseau WIFI
AT+CWJAP="ssid","mot2passe"
Exemple de réponse:
connect to ssid SynBoxLAN, channel 5
OK

// 6. IP attribué par le routeur
AT+CIFSR
Exemple de réponse:
+CIFSR:STAIP,"192.168.200.189"
+CIFSR:STAMAC,"c4:5b:be:61:61:3d"
OK

6.1 Premier programme

  • Dans le logiciel Arduino
    1. Placer l'ESP01 sur l'adaptateur USB ←→ UART et le commuter en mode prog.
    2. Sélectionner l'onglet Outils → Type de carte → Generic ESP8266 Module. Sélectionner le port COM.
    3. Sélectionner l'onglet Fichier → exemple → ESP8266 → Blink et transférer.
    4. Débrancher l'adaptateur et le placer en mode UART. Rebrancher.
    5. La LED bleue clignote !

ESP8266-01S mit Relais

6.2 Wifi Web Serveur

  • Dans le logiciel Arduino
    1. Placer l'ESP01 sur l'adaptateur USB ←→ UART et le commuter en mode prog.
    2. Sélectionner l'onglet Outils → Type de carte → Generic ESP8266 Module. Sélectionner le port COM.
    3. Télécharger le fichier ESP01WebServer et régler le SSID et le mot2passe du réseau puis transférer dans l'ESP01.
      const char* ssid = "your SSID";
      const char* password = "your password";
    4. Tests
      1. Sur la carte à relais
        1. Placer l'ESP01 sur la carte à relais.
        2. Connecter un câble adaptateur USB ←→ Série à la carte TTL-232R-3V3 : GND ←→ GND, TX ←→ RX, RX ←→TX
        3. Ouvrir la console Arduino

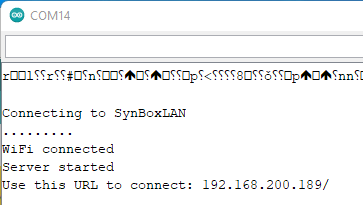

        4. Alimenter la carte sous 5V. Une fois la connexion au wifi effectuée l'ESP01 donne son IP comme dans l'exemple ci-dessous.

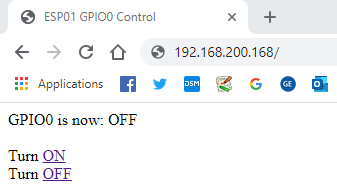

        5. Ouvrir un navigateur et entrer l'IP de l'ESP01 suivi de /. Changer l'état du relais en cliquant sur ON et OFF.
      2. Sur une breadboard
        1. Alimenter l'ESP01 avec un module MB102 : GND ←→ GND, 3V3 ←→ 3V3, RST ←→ 3V3, EN ←→ 3V3
        2. Connecter TX ←→ RX, RX ←→ TX à un câble adaptateur USB ←→ Série tel que TTL-232R-3V3 : (relier le GND de l'adaptateur au GND du MB102)

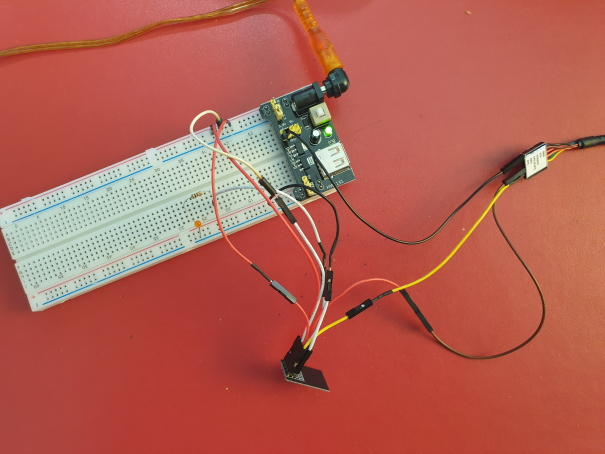

        3. Relier la sortie IO0 à l'élément à commander (Led, etc.). Une Led et sa résistance sur le photo ci-dessous.
        4. Vérifier le fonctionnement en reprenant la démarche ci-dessus à partir du a. III.
