[Mise à jour le 24/2/2021]

Ressources

Le PyPortal a été développé pour l'“Internet des objets”. Il permet de créer des interfaces graphiques à écran tactile en Python ou Arduino.

Microcontrôleur : ATSAMD51J20
- Cortex-M4 à 120 MHz
- Alimentation : 3,3V
- Mémoire flash : 1Mo
- Port USB natif
Coprocesseur : Wi-Fi Espressif ESP32 (TLS/SSL intégré)
Mémoire externe : 8Mo QSPI flash
Affichage : TFT couleur 3,2 pouces 320 x 240 avec écran tactile résistif
Stockage :
- Emplacement pour carte microSD
Entrées/Sorties
- Connectique pour I2C
- Connectique pour 2 entrées analogiques ou numériques
Divers
- Haut-parleur
- Capteur de lumière
- Capteur de température (ADT7410 résolution 16bits (0,0078°C))
- Néopixel

3.1 Configuration de CircuitPython

Source sur adafruit.

3.2 Configuration de l'IDE Arduino

Source sur adafruit .

MicroPython
Arduino

Mise à jour
1. Bootloader
  Source : Update the UF2 Bootloader

  a. Double-cliquer sur le bouton de réinitialisation.

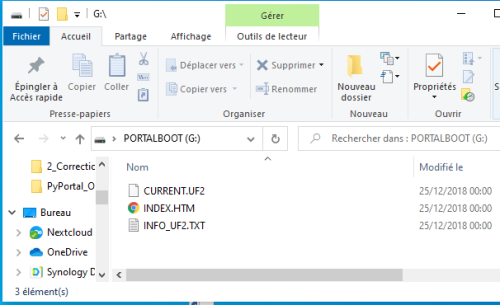

  b. Télécharger le chargeur de démarrage .UF2 et le faire glisser dans la fenêtre PORTALBOOT.
2. Firmware : Installez CircuitPython
  a. Télécharger la dernière version de circuitPython pour PyPortal et la faire glisser dans la fenêtre PORTALBOOT.

IDE : Mu (Recommandé)
- REPL : activé en entrant ctrl-c puis une touche quelconque dans la console ⇒ »>.
  - help(“modules”) liste tous les modules (bibliothèques) sur la carte.
  - import board + dir(board) pour lister les broches de la carte.

Organisation minimum sur la carte PyPortal
- Fichiers à créer
  - code.py s'exécute par défaut
  - secret.py pour sauvegarder le SSID et le mdp du Wifi, compte Adafruit IO, etc.
- Sous répertoire
  - lib pour rassembler les bibliothèques nécessaires à l'application. Celles-ci seront copiées à partir du paquet (bundle) correspondant à la version de CircuitPython

Test

*.py

# Faire clignoter la LED ACT
import board # Accès au matériel de la carte
import digitalio # Accès aux entrée/sorties
import time # Temporisations

led = digitalio.DigitalInOut(board.D13)
led.direction = digitalio.Direction.OUTPUT

while True:
    led.value = True
    time.sleep(0.1)
    led.value = False
    time.sleep(0.1)
