[Mise à jour le 19/8/2023]

L'ESP32 est une mise à niveau de l'ESP8266. En comparaison, l'ESP32 dispose de plus de GPIO et d'entrées analogiques, de deux sorties analogiques, de plusieurs périphériques supplémentaires (comme l'UART), de deux cœurs pour ne pas avoir à céder au gestionnaire WiFi, d'un processeur beaucoup plus rapide, etc. !

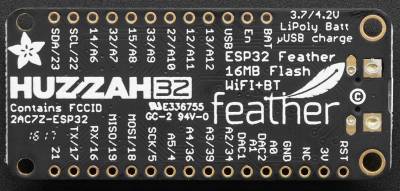

La carte Feather HUZZAH32, développée par Adafruit, est une carte de développement WiFi et Bluetooth BLE “tout-en-un” avec USB intégré et chargeur de batterie développée à partir du module officiel WROOM32 d'Espressif .

SOC : ESP32
Processeur : 32-bit CPU @ 240MHz
Wifi 802.11 b/g/n (WEP/WPA)
Bluetooth : compatible BLE
Flash : 4MB
SRAM : 520KB
PWM/timer : disponible sur l'ensemble des broches GPIO
I²C : 2 (seulement 1 est configuré par défaut dans le support Feather Arduino IDE)
SPI : 3 (seulement 1 est configuré par défaut dans le support Feather Arduino IDE)
UART : 3 (seulement deux sont configurés par défaut dans le support Feather Arduino IDE, un UART est utilisé pour le transfert et le débogage)
I2S Audio : 2
Entrée analogique : 12 (1,8V max)
Oscillateur : 32kHz
Alimentation : 5V régulateur 3.3V (pic de courant 500mA max)
Chargeur Lipo intégré :( 3,7V - 4,2V) - 100mA
LED rouge à usage général sur la broche 0
Bouton de Reset
Consommation : 60 à 200mA
Dimensions : 51mm x 23mm x 8mm
Masse : 7g

Identification et description des entrées / sorties sur le site Adafruit.

Rôle	Nom sur la carte	Broche	Shield Particle	Remarques
GPIO et Analogique	A0 (ADC2) ou (DAC2)	26	A0
	A1 (ADC2) ou (DAC1)	25	A1
	A2 (ADC1)	34	A2	Analog utilisable sous MicroPython
	A3 (ADC1)	39	A3	Analog utilisable sous MicroPython
	A4 (ADC1)	36	A4	Analog utilisable sous MicroPython
	A5 (ADC2)	4	A5
	A6 (ADC2)	14	D2
	A7 (ADC1)	32	D3	Analog utilisable sous MicroPython
	A8 (ADC2)	15	D4
	A9 (ADC1)	33	D5	Analog utilisable sous MicroPython
	A10 (ADC2)	27
	A11 (ADC2)	12
	A12 (ADC2)	13
GPIO	21	21		E/S à usage général
Série (asynchrone)	RX	16	RX
Série (asynchrone)	TX	17	TX
Bus I2C (Synchrone)	SCL	22	SCL
Bus I2C (Synchrone)	SDA	23	SDA
Bus SPI (Synchrone)	SCK	5
	MOSI	18
	MISO	19

Adafruit Grove Shield FeatherWing (schéma) pour Particle Mesh et tous les Feathers¹⁾.
- Caractéristiques
  - 8 connecteurs Grove :
    - 3 connecteurs analogiques, 2 broches analogiques par connecteur, 6 broches analogiques au total;
    - 2 connecteurs numériques, 2 broches numériques par connecteur, 4 broches numériques au total;
    - 2 connecteurs I2C
    - 1 connecteur UART
- Schéma : téléchargeable ici
- Distributeurs : Mouser et (Adafruit)
- Table de correspondance

Shield	ESP	Commentaires
D2	14	GPIO 14 et entrée analogique A6 sur le CAN 2
D3	32	GPIO 32 et entrée analogique A7 sur l’ADC 1. Peut également être utilisée pour connecter un quartz 32 KHz.
D4	15	GPIO 15 et entrée analogique A8 sur l’ADC 2
D5	33	GPIO 33 et entrée analogique A9 sur l’ADC 1. Peut également être utilisée pour connecter un quartz 32 KHz.

Batterie Lipo 3,7V 500mA
- Caractéristiques
  - Tension: 3,7 Vcc
  - Intensité: 400 mAh
  - Courant de décharge maxi: 880 mA
  - Connecteur: 2 broches type JST
  - Dimensions: 35,5 x 25,5 x 5,2 mm
  - Longueur du câble: 100 mm
  - Poids: 10 g
- Distributeurs : Gotronic

5.1 Installation du support pour les cartes à "ESP32"

L'installation du support ESP32 pour Arduino se fait en passant par l’édition des préférences (Fichier → Préférences).
Dans « URL de gestionnaire de cartes supplémentaires » ajoutez :

https://dl.espressif.com/dl/package_esp32_index.json

Remarque : une URL par ligne, pas de séparateur !

5.2 Installation du gestionnaire de carte

Dans le menu « Outils » , « Type de carte » et « Gestionnaire de carte », rechercher « esp32 by Espressif Systems » et installer le composant.
