Oscillateurs

[Mise à jour le 19/2/2020]

Un oscillateur électronique est un circuit dont la fonction est de produire un signal périodique, de forme sinusoïdale, carrée, en dents de scie, ou quelconque. L'oscillateur peut avoir une fréquence fixe ou variable. Il existe deux types d'oscillateurs : les oscillateurs harmoniques qui produisent un signal sinusoïdal, et les oscillateurs à relaxation ne produisant pas un signal sinusoïdal.

Le NE555 (plus couramment nommé 555) est un circuit intégré utilisé pour la temporisation ou en mode multivibrateur monostable et astable. Le NE555 a été créé en 1970 par Hans R. Camenzind et commercialisé en 1971 par Signetics (maintenant NXP Semiconductors). Ce composant est toujours utilisé de nos jours en raison de sa facilité d'utilisation, son faible coût et sa stabilité. Un milliard d'unités sont fabriquées par an. Wikipédia

• Documentation
  • Datasheet au format pdf

• Schéma

• Signal Out
  • Fréquence : F = 1,44 / (R1 + 2 * R2 * C)
  • Rapport cyclique : D = R2 / (R1 + 2 * R2)

• Simulateur pour le choix des composants sur Ohms low calculator

• Exemple

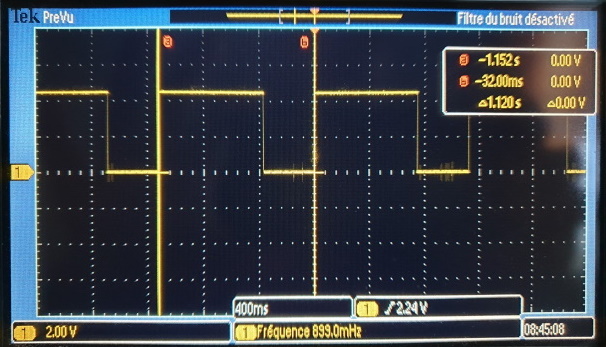

  • Signal Out obtenu avec R1=R2=12k, C=47µF

• Utilisation
  • Avec une carte Arduino Uno : génération d'une interruption sur les fronts montants : "Entrées, sorties numériques (interruption)"
