Microcontrôleurs - Préactionneurs - Cartes à relais
[Mise à jour le 11/8/2023]
Relay Shield v3.0
- Source : Seeed

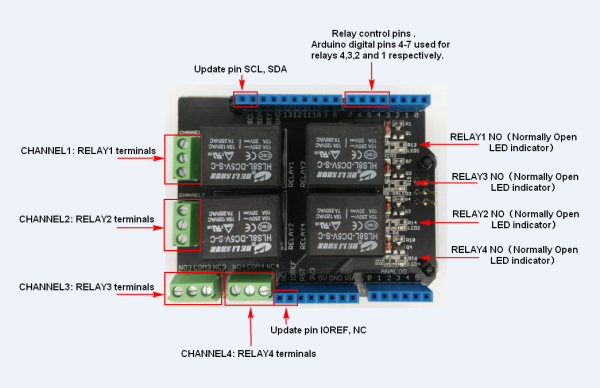

La carte Relay Shield est une interface de puisance que l'on place entre un actionneur et une carte Arduino. Elle comporte quatre relais disposant d'un contact NO / NC et quatre DEL indiquant l'état activaté / désactivé de chaque relais.
- Caractéristiques
| item | Min | Typical | Max | Unit |
|---|---|---|---|---|
| Tension d'alimentation | 4.75 | 5 | 5.25 | VDC |
| Courant absorbé | 8 | - | 250 | mA |
| Tension de commutation | - | - | 30 | VDC |
| Courant de commutation | - | - | 8 | A |
| Fréquence de commutation | - | 1 | - | HZ |
| Puissance commutable | - | - | 70 | W |
| Durée de vie du relais | 100,000 | - | - | Cycle |
| Dimension | - | 68.7×53.5×30.8 | - | mm |
| Masse | - | 55±2 | - | g |
- Commandes
- Digital 4 de la carte Arduino contrôle le RELAIS4 (le contact bipolaire sort sur le bornier Channel4)
- Digital 5 contrôle le RELAIS3 (le contact bipolaire sort sur le bornier Channel3)
- Digital 6 contrôle le RELAIS2 (le contact bipolaire sort sur le bornier Channel2)
- Digital 7 contrôle le RELAIS1 (le contact bipolaire sort sur le bornier Channel1)
