[Mise à jour le 7/7/2022]

L’éclairement lumineux est la grandeur définie par la photométrie correspondant à la sensation humaine sur la manière dont une surface est éclairée. Pour qu'un objet qui ne produit pas de lumière par lui-même soit visible, il faut qu'il reçoive de la lumière. Plus il en reçoit, plus il est clair, et visible distinctement. La photométrie définit rigoureusement la lumière reçue, afin de pouvoir calculer cette grandeur, connaissant l'intensité lumineuse des sources de lumière, leur distance et leur direction.

L'éclairement lumineux est la seule grandeur photométrique directement mesurable. On l'évalue à l'aide d'un transducteur optique-électronique inséré dans une cellule photoélectrique. Dans le Système international d'unités, il s’exprime en lux (lx). Wikipédia

• Ressources
  • Rudiments de photométrie
  • Comment choisir le meilleur capteur de lumière

Une photorésistance (également appelée résistance photo-dépendante ou cellule photoconductrice) est un composant électronique dont la résistivité varie en fonction de la quantité de lumière incidente : plus elle est éclairée, plus sa résistivité baisse. Wikipédia

• Modèle

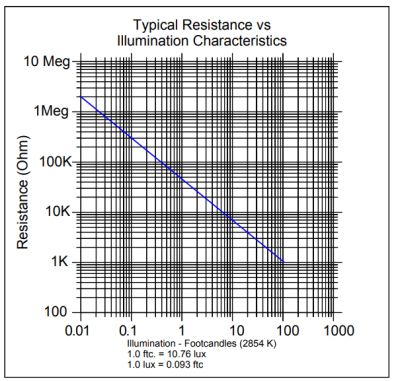

  R(Ev) = R₀Ev^-k avec R : résistance en Ohm et Ev : éclairement en lux

• Expérimentation
  • Essais d'une photorésistance
  • Terminale S : Capteur de lumière
  • Courbe d'étalonnage LDR

• Source
  • La conversion analogique / numérique avec Arduino / Genuino.

• Distributeur : Farnell

• Caractéristiques
  • Photorésistance maximum de 12.6kohm
  • Résistance d'obscurité de 1Mohm
  • Dissipation de puissance à 30°C de 250mW
  • Tension nominale (crête AC ou DC) de 250V
  • Longueur d'onde crête spectrale de 550nm

• Documentation
  • Fichier Acrobat Reader à télécharger ici

• Modèle

• Aide pour la simulation de la chaîne de mesure
  • Les équations de la chaîne de mesure sont téléchargeables ici
  • Le modèle à simuler est téléchargeable ici

• L'algorithme du traitement à réaliser (Ev=f(N)) est téléchargeable ici

• Sources
  • wiki Seeed studio
  • La conversion analogique / numérique avec Arduino / Genuino.

• Distributeur : produit obsolète

• Caractéristiques
  • Tension alimentation : 3 à 5V
  • Courant : <3mA
  • Temps de réponse : 20 à 30ms

• Modèle
  • Fichier Excel à télécharger ici

• Aide pour la simulation de la chaîne de mesure
  • Les équations de la chaîne de mesure sont téléchargeables ici
  • Le modèle à simuler est téléchargeable ici

• L'Algorithme du traitement à réaliser, Ev=f(N) est téléchargeable ici

• Programmation d'une carte Arduino Uno R3
  • Bibliothèques à installer dans l'IDE : aucune

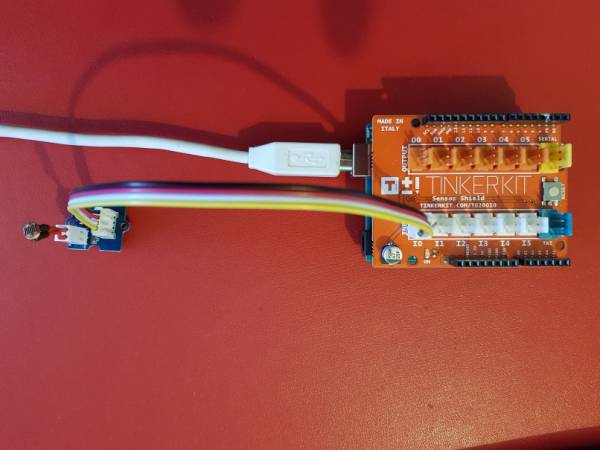

  • Connexion à un shield Tinkerkit v2.

• Un premier exemple pour tester le capteur

SEN11302P.cpp

/*
Mesure de la luminosite ambiante Ev avec une LDR
Bibliothèque math.h : https://www.arduino.cc/en/math/h
*/
// Constantes
//------------------------------------------------------
// LDR module SEN11302P
const double k = -0.65;
const double R0 = 129790.0;
// Diviseur de tension
const int Vcc = 5;    // Volt
const int R1 = 10000; // Ohm
// CAN
const int n = 10;
const int VPE = 5;
// -------------------------------------------------------
// Variables
// -------------------------------------------------------
int LDR = A0;    // La LDR et son conditionneur sont connectés sur la broche A0
int N = 0;       // Sortie du CAN : image de la luminosité
double Ev = 0.0; // Résultat du calcul de la luminosité, f(N)
// Coefficients utilisés pour simplifier le calcul de la luminosité
// kcan, k0
double kcan = pow(2, n) / VPE;
double k0 = kcan * Vcc * R1;
// k1, k2, k3
double k1 = k0 / R0;
double k2 = R1 / R0;
double k3 = 1 / k;
//------------------------------------------------------
// -------------------------------------------------------
void setup()
{
    Serial.begin(9600); //  Fenêtre "serial" pour la mise au point
}
// -------------------------------------------------------
void loop()
{
    N = analogRead(LDR);
    double a = k1 / N - k2;
    Ev = pow(a, k3);
    Serial.println(N);
}

Une photodiode est un composant semi-conducteur ayant la capacité de détecter un rayonnement du domaine optique et de le transformer en un signal électrique. Wikipédia

• Symbole

• Expérimentation
  • La boîte physique
  • Université Paris VI / ENS Cachan : PHYTEM

• Sources
  • wiki Adafruit
  • La conversion analogique / numérique avec Arduino / Genuino.

• Distributeur : Gotronic

• Caractéristiques
  • Alimentation : -0,3 à 7 Vcc (recommandée 2,3~3,2V)
  • Sortie: 0 à 3 V
  • Plage de mesure: 3 à 55000 Lux
  • Capteur: GA1A12S202
  • Dimensions: 13 x 10 x 12 mm

• Documentation
  • PDF à télécharger ici

• Modèle
  • PDF et fichier Excel à télécharger ici

• Aide pour la simulation de la chaîne de mesure
  • Les équations de la chaîne de mesure sont téléchargeables ici
  • Le modèle à simuler est téléchargeable ici

• L'algorithme du traitement à réaliser (Ev=f(N)) est téléchargeable ici

• Exemple de test à télécharger ici

• Programmation d'une carte Arduino Uno R3
  • Bibliothèques à installer dans l'IDE : aucune

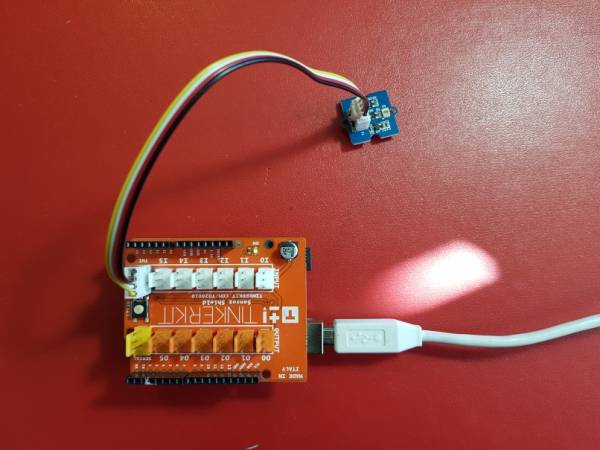

  • Connexion à un shield Tinkerkit v2.

• Un premier exemple pour tester le capteur

ADA1384.cpp

/*-------------------------------------------------------------
  Source : https://learn.adafruit.com/adafruit-ga1a12s202-log-scale-analog-light-sensor/use-it
  Test sketch for the Adafruit Analog Light Sensor
  by Bill Earl
  for Adafruit Industries

  Connect sensor output to Analog Pin 0
  Connect 5v to VCC and GND to GND
  Optionnel : Connect 3.3v to the AREF pin
  -------------------------------------------------------------
  Adapté et testé par P. Mariano
  Test réalisé avec un montage potentiométrique (0 - 3,3v) : ok
 -------------------------------------------------------------*/

int sensorPin = A0; //

float rawRange = 1024; // 2^n
float logRange = 5.0; // VPE (tension pleine échelle)

void setup()
{
  //analogReference(EXTERNAL); // si la tension de référence est externe
  Serial.begin(9600);
  Serial.println("Adafruit Analog Light Sensor Test");
}

void loop()
{
  // read the raw value from the sensor:
  int rawValue = analogRead(sensorPin);

  Serial.print("Raw = ");
  Serial.print(rawValue);
  Serial.print(" - Lux = ");
  Serial.println(RawToLux(rawValue));
  delay(1000);
}

float RawToLux(int raw)
{
  float logLux = (raw * logRange) / (0,68*rawRange);
  return pow(10, logLux);
}

• Source : wiki Adafruit

• Distributeur : produit obsolète

• Caractéristiques
  • Alimentation: 2,7 à 3,6 Vcc
  • Interface I2C
  • Plage de mesure: 0,1 à 40000 Lux

• Documentation
  • Fichier Acrobat Reader à télécharger ici

• Programmation d'une carte Arduino Uno R3
  • Bibliothèques à installer dans l'IDE
  • Connexion à un shield Tinkerkit v2.

• Un premier exemple pour tester le capteur
  • Fichier → Exemples → Adafruit TSL2561 → sensorapi.ino

• Source : wiki

• Distributeur : Gotronic

• Caractéristiques
  • Alimentation: 3,3 ou 5 Vcc
  • Consommation: au travail: 45 µA, au repos: 0,5 µA
  • Interface: I2C
  • Plage de mesure: 0 à 120000 lux
  • Précision: 0,0036 lux/ct
  • Température de service: -25 à 85 °C
  • Dimensions: 30 x 22 mm
  • Poids: 12 g

• Documentation
  • Fichier Acrobat Reader à télécharger ici

• Programmation d'une carte Arduino Uno R3
  • Bibliothèques à installer dans l'IDE : VEML7700

• Un premier exemple pour tester le capteur
  • Fichier → Exemples → Adafruit VEML7700_Library → veml7700_test.ino

• Sources
  • wiki
  • ESP32 with BH1750 Ambient Light Sensor

• Distributeur : DFRobot

• Caractéristiques
  • Alimentation: 2,4 ou 3,6 Vcc
  • Consommation: au travail: 120 µA, au repos: 15 µA
  • Interface: I2C
  • Plage de mesure: 0 à 65536 lux
  • Précision: 1,2 lux
  • Résolution: réglable 1lux(120ms) 4lux(16ms)
  • Température de service: -25 à 85 °C

• Documentation
  • Schéma
  • Datasheet

• Programmation d'une carte Arduino Uno R3
  • Bibliothèque à installer dans l'IDE : BH1750
    1. Télécharger l’archive ZIP de la librairie depuis GitHub sans la décompresser.
    2. Depuis l’IDE Arduino, aller dans le menu Croquis→Inclure une bibliothèque→Ajouter la bibliothèque .ZIP
    3. La bibliothèque BH1750 apparaît maintenant dans le gestionnaire de bibliothèques de VSCode.
  • Connexion à un shield Tinkerkit v2 monté sur une Arduino Uno.

• Un premier exemple pour tester le capteur
  • F1 → Arduino Examples → Examples from Custom Libraries → BH1750-master → BH1750test.ino

• Source : wiki DFRobot

• Distributeur : GOTRONIC

• Caractéristiques
  • Alimentation: 2,7 à 6 Vcc
  • Consommation: 0,7 mA
  • Plage de mesure: 0 à 200 klux
  • Précision: 0,054 lux
  • Interface: I2C
  • Température de service: -40 à 85 °C
  • Dimensions: Ø28,5 x 18 mm

• Documentation
  • GitHub

• Bibliothèques à télécharger dans l'IDE

• Un premier exemple pour tester le capteur avec l'IDE Arduino
  → Fichier → Exemples → DFRobot B LUX V30B → getLightIntensity.ino
