[Mise à jour le 30/6/2022]

En géométrie, la notion générale d'angle se décline en plusieurs concepts.
Dans son sens ancien, l'angle est une figure plane, portion de plan délimitée par deux demi-droites. C'est ainsi que l'on parle des angles d'un polygone. Cependant, l'usage est maintenant d'employer le terme « secteur angulaire » pour une telle figure. L'angle peut désigner également une portion de l'espace délimitée par deux plans (angle dièdre). La mesure de tels angles porte couramment, mais abusivement le nom d'angle, elle aussi. Wikipédia

Un capteur angulaire est un capteur servant à recueillir une image de l'angle mesuré. L'information angulaire peut être sous forme numérique ou analogique. Composant électronique

• Ressource
  • Capteur de position

• Source : wiki DFRobot

• Distributeur : Gotronic

• Caractéristiques
  • Alimentation: 3,3 à 5 Vcc
  • Rotation: 300°
  • Dimensions: 28 x 22 x 23 mm

• Modèle
  • U' = x * U si (Rc » R)

• Aide pour la simulation de la chaîne de mesure
  • Les équations de la chaîne de mesure sont téléchargeables A venir
  • Le modèle à simuler est téléchargeable A venir

• Programmation d'une carte Arduino Uno R3

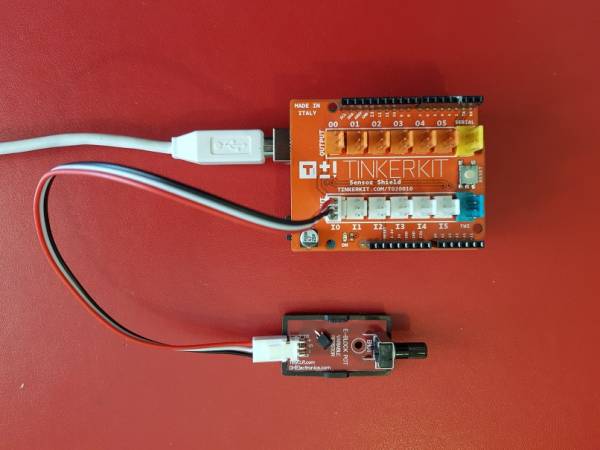

  • Connexion à un shield Tinkerkit v2

  • Un premier exemple pour tester le capteur

pot.cpp

/*
Titre : Montage potentiométrique
Date : 18/6/2021
Objectif : afficher la position angulaire d'un potentiomètre
Matériels : capteur rotatif Gravity DFRobot, carte Arduino Uno, etc.
PlatformIO
- Répertoire : potentiometre
- Fichier : main.cpp
*/
void setup()
{
    Serial.begin(9600); // Débit binaire : 9600 bps
}

void loop()
{
    uint16_t N;
    double angle;
    // Lecture
    N=analogRead(A0);//LM35 connecté à Analog 0
    // Traitement
    // Sensibilité du capteur S = 5/300
    angle = (double) N * (3/(10.24));
    // Ecriture
    Serial.print("Angle:"); // Affiche l'angle sur le moniteur
    Serial.print(angle);
    Serial.println("°");
    delay(1000);
}

• Voir Capteurs - Flexion et cisaillement

• Source : Robot Electronics

Le module délivre les informations suivantes :

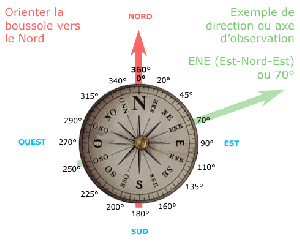

• La direction par rapport au nord :
  • sur 8 bits : 0 à 255
  • sur 16bits : 0 à 3599 (représente 0 à 359,9°)
• Pitch : +/- 0 à 90° ou +/- 0 à 180°
• Roll : +/- 0 à 90°

• Distributeur : Gotronic

• Caractéristiques
  • Alimentation: 3,3 ou 5 Vcc
  • Consommation: 18 mA
  • Résolution: 0,1°
  • Précision: 1 %
  • Interface
    • I²C (jusqu'à 400 kHz)
    • série (9600, 19200 et 38400 bps)
  • Dimensions: 25 x 18 x 3 mm

• Documentation : pdf à télécharger

• Programmation d'une carte Arduino Uno R3
  • Bibliothèques à installer dans l'IDE : aucune

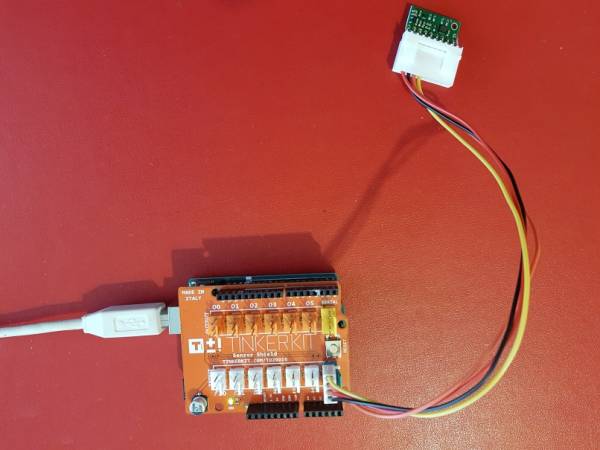

  • Connexion à un shield Tinkerkit v2 monté sur une Arduino Uno.
  • Un premier exemple pour tester le capteur

*.cpp

/*****************************************
*     CMPS12 I2C example for Arduino     *
*        By James Henderson, 2014        *
*****************************************/

#include <Wire.h>

#define CMPS12_ADDRESS 0x60  // Addresse du CMPS12 sur 7 bits
#define ANGLE_8  1           // Registre contenant la valeur de l'angle sur 8bits
                             // Sert de référence pour la lecture dans la table

unsigned char high_byte, low_byte, angle8;
char pitch, roll;
unsigned int angle16;

void setup()
{
  Serial.begin(9600);  // Port série
  Wire.begin();
}

void loop()
{

  Wire.beginTransmission(CMPS12_ADDRESS);  // Démarrage de la communication avec le CMPS12
  Wire.write(ANGLE_8);                     // Envoi du numéro du premier registre de la
                                           // table à partir duquel on souhaite lire
  Wire.endTransmission();

  // On demande la lecture de 5 octet à partir du registre 0x01
  // afin d'obtenir l'angle sur 8bits,
  // l'angle sur 16 bits, le pitch et le roll
  Wire.requestFrom(CMPS12_ADDRESS, 5);

  while(Wire.available() < 5);        // On attend la fin de la transmission des 5 octets

  angle8 = Wire.read();               // Lecture des octets
  high_byte = Wire.read();
  low_byte = Wire.read();
  pitch = Wire.read();
  roll = Wire.read();

  angle16 = high_byte;                 // Calcul de l'angle sur 16bits
  angle16 <<= 8;
  angle16 += low_byte;

  Serial.print("roll: ");               // Affichage de roll
  Serial.print(roll, DEC);

  Serial.print("    pitch: ");          // Affichage de pitch
  Serial.print(pitch, DEC);

  Serial.print("    angle full: ");     // Affichage de l'angle codé sur 16 bits avec décimale
  Serial.print(angle16 / 10, DEC);
  Serial.print(".");
  Serial.print(angle16 % 10, DEC);

  Serial.print("    angle 8: ");        // Affichage de l'angle codé sur 8 bits
  Serial.println(angle8, DEC);

  delay(1000);                           // Attente entre deux mesures
}

• Source : Wiki

Ce module gyroscope 3 axes de Pololu est basé sur le circuit L3GD20H et communique avec un microcontrôleur via un port I2C.

• Distributeur : Gotronic

• Caractéristiques
  • Alimentation: 2,5 à 5,5 Vcc
  • Consommation: environ 6 mA
  • Interface: I2C
  • Sortie I2C: lecture sur 16 bits par axe x, y, z
  • Plages de mesure: ±245, ±500 ou ±2000°/s
  • Dimensions: 23 x 13 x 11 mm

• Documentation
  • Fichier Acrobat Reader à télécharger ici

• Programmation d'une carte Arduino Uno R3
  • Bibliothèque à installer dans l'IDE

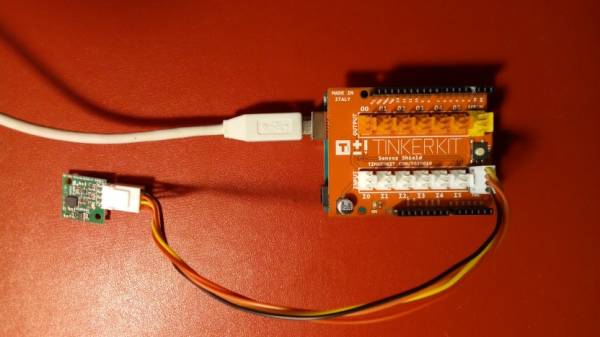

  • Connexion à un shield Tinkerkit v2.
  • Un premier exemple

Arduino Examples → Examples from Custom Libraries → L3G → Serial.ino

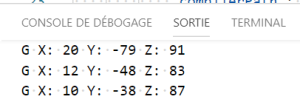

Exemple de résultat attendu

• Programmation d'une carte FEZ Duino sous TinyCLR OS avec l'IDE Visual Studio Community

A venir

tester

• Source : Wiki

• Distributeur : Gotronic

• Caractéristiques
  • Alimentation: 3,3 et 5 Vcc
  • Interface (sélectionnable via pontet à souder):
    • UART, 115200 bps par défaut
    • I2C , adresse 0x28 par défaut ou RS232
    • Plage de mesure:
      • gyroscope: ±125 °/s ou ±2000 °/s
      • accéléromètre: ±2, ±4, ±6, ±8 ou 16 g
      • boussole: ±1300 µT (axes x-,y-), ±2500 µT ( axe z-)
  • Dimensions: 20 x 20 x 3 mm

• Documentation
  • PDF à télécharger ici
  • Schéma du module Robot Electronics (Devantech) à télécharger ici

• Programmation d'une carte Arduino Uno R3
  • Bibliothèques à installer dans l'IDE (I2C)
  • Connexion à un shield Tinkerkit v2.
  • Un premier exemple pour tester le capteur(I2C)
    • Fichier → Exemples → Adafruit_BNO055 → sensorapi.ino

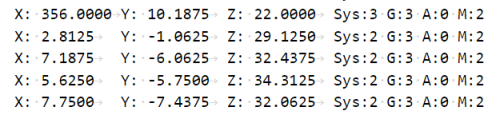

Exemple de résultat attendu
