• Pour en savoir plus, voir : Adafruit 1.8" 128x160 Color TFT LCD display with MicroSD Card v2 - ST7735R (SPI)

• Déclaration et initialisation de l'objet “écran graphique” disp nécessaire aux méthodes de la bibliothèque Adafruit GFX Graphics Library.

init.cpp

// Code testé sur un shield Adafruit 1,8" TFT avec 3 boutons, µSD et 5-Way Nav placé sur un Arduino Uno R3

// Bibliothèques
#include <SPI.h>
#include <Adafruit_GFX.h> // Bibliothèque de méthodes graphiques
#include <Adafruit_ST7735.h> // Bibliothèque spécifique au circuit de l'afficheur
#include <Adafruit_seesaw.h> // Bibliothèque du convertisseur de bus "Adafruit SeeSaw"
#include <Adafruit_TFTShield18.h> // Bibliothèque du Shield Adafruit 1,8" TFT avec 3 boutons, µSD et 5-Way Nav

Adafruit_TFTShield18 ss; // Objet shield pour contrôler la puce seesaw

// L'écran TFT et la carte SD partagent l'interface SPI.
// Pour la carte Arduino, le bus SPI est disponible sur
// pin 11 = MOSI, pin 12 = MISO, pin 13 = SCK.
#define SD_CS 4    // Sélection de la carte SD sur le Shield V2
#define TFT_CS 10  // Sélection de l'afficheur TFT sur le Shield V2
#define TFT_DC 8   // Lignes Données/Commandes de l'afficheur TFT sur le Shield V2
#define TFT_RST -1 // Le reset de l'afficheur TFT est géré par seesaw !

// Déclaration d'un objet écran graphique
Adafruit_ST7735 disp = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

void setup()
{
  Serial.begin(115200);
  while (!Serial);

  // Désactivation de l'afficheur et la carte SD
  pinMode(TFT_CS, OUTPUT);
  digitalWrite(TFT_CS, HIGH);
  pinMode(SD_CS, OUTPUT);
  digitalWrite(SD_CS, HIGH);

  // Démarrage de la puce Seesaw
  if (!ss.begin())
  {
    Serial.println("seesaw ne peut pas être initialisé!");
    while (1)
      ;
  }
  Serial.println("seesaw démarré");

  // Désactivation du rétroéclairage
  ss.setBacklight(TFTSHIELD_BACKLIGHT_OFF);
  // Reset de l'afficheur TFT
  ss.tftReset();

  // Initialisation de l'afficheur 1.8" TFT
  disp.initR(INITR_BLACKTAB); // Initialisation de la puce ST77355, fond d'écran  noir

  Serial.println("TFT OK!");
  disp.fillScreen(ST77XX_BLACK); // fond d'écran noir

  // Activation du rétroéclairage (100%)
  // ss.setBacklight(TFTSHIELD_BACKLIGHT_ON);
  // ou 30%
  // ss.setBacklight(TFTSHIELD_BACKLIGHT_ON / 3);
  // ou éclairage progressif
  for (int32_t i = TFTSHIELD_BACKLIGHT_OFF; i < TFTSHIELD_BACKLIGHT_ON; i += 100)
  {
    ss.setBacklight(i);
    delay(1);
  }
  delay(100);

  // Hello World !
  // Remarque : pas de méthode display() pour cet afficheur
  disp.setTextColor(ST77XX_WHITE); // texte blanc
  disp.setCursor(0, 0);
  disp.print("Hello World !");
}

void loop() {
  delay(10);
}

• Pour en savoir plus, voir : Adafruit 1,3" 128x64 OLED FeatherWing - SH1107 + 3 buttons (I2C)

• Déclaration et initialisation de l'objet “écran graphique” disp nécessaire aux méthodes de la bibliothèque Adafruit GFX Graphics Library.

init.cpp

// Code testé sur un ESP8266 sur lequel est placé un afficheur Adafruit 1,3" 128x64 OLED FeatherWing

// Bibliothèques
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h> // Bibliothèque de méthodes graphiques
#include <Adafruit_SH110X.h> // Bibliothèque spécifique au circuit de l'afficheur

// Déclaration d'un objet écran graphique
Adafruit_SH1107 disp = Adafruit_SH1107(64, 128, &Wire);

void setup(){
  disp.begin(0x3C, true); // L'adresse de l'afficheur est 0x3C (par défaut)

  // Effacement du buffer d'affichage
  disp.clearDisplay();
  disp.display();

  // Rotation de l'affichage : 90° horaire
  disp.setRotation(1);

  // Hello World !
  disp.setTextColor(SH110X_WHITE);
  disp.setCursor(0, 0);
  disp.println("Hello World !");
  disp.display();
}

void loop() {
  delay(10);
}

• Pour en savoir plus, voir : Gravity 0,96" 128x64 OLED 2864 Display module - SSD1306 (I2C)

• Déclaration et initialisation de l'objet “écran graphique” disp nécessaire aux méthodes de la bibliothèque Adafruit GFX Graphics Library.

init.cpp

// Code testé sur un Arduino Uno R3 auquel est connecté un afficheur Gravity 0,96" 128x64 OLED

// Bibliothèques
#include "Wire.h"
#include "Adafruit_GFX.h" // Bibliothèque de méthodes graphiques
#include "OakOLED.h" // Bibliothèque spécifique au circuit de l'afficheur

// Déclaration d'un objet écran graphique
OakOLED disp;

void setup() {
  // Initialisation de l'afficheur
  disp.begin();

  // Hello World !
  disp.setTextColor(1);
  disp.setCursor(0, 0);
  disp.println("Hello, World!");
  disp.display();
}

void loop() {
  delay(10);
}

• Syntaxe
  La méthode display() transfère le contenu de la mémoire graphique à l'écran. Pour effacer l'écran, il faut effacer la mémoire graphique avec clearDisplay() (sans effet sur l'affichage) et transférer son contenu (vide) avec display(). display() doit donc suivre un clearDisplay().


  void display();
  void clearDisplay();

• Exemple

  *.cpp

  // Exemple pour un afficheur Adafruit OLED FeatherWing
  disp.setTextColor(SH110X_WHITE);
  disp.setCursor(0,0);
  disp.println("Hello World !")
  disp.display();

• Syntaxe
  La fonction Show() transfère le contenu de la mémoire graphique à l'écran. Pour effacer l'écran, il faut effacer la mémoire graphique avec Clear() (sans effet sur l'affichage) et transferer son contenu (vide) avec Show(). Show() doit donc suivre un Clear().


  Clear()
  Show()

• Exemple

  *.py

  # Code MicroPython
  Clear()
  Show()

• Syntaxe pour dessiner un point aux coordonnées (x,y) dans la couleur color.


  void drawPixel(uint16_t x, uint16_t y, uint16_t color);

• Exemple

  *.cpp

  disp.drawPixel(10, 20, ST7735_GREEN);

• Syntaxe
  Pour dessiner un point (un pixel) sur l'écran, la fonction Point() nécessite 3 arguments. Le premier est la coordonnée x sur l'écran, le second est la coordonnée y. Le dernier est la couleur. On notera que Point() est la seule fonction non affectée par Color(), et a plutôt besoin de couleur comme dernier argument .


  Point(x,y,color)

• Exemple

  *.py

  # Code MicroPython
  Point(64,32,White)

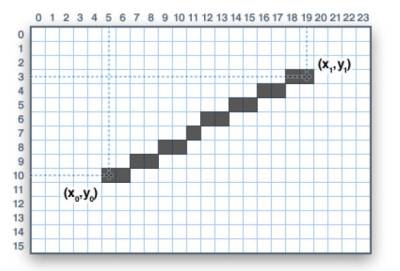

• Syntaxe pour dessiner une ligne entre le point de coordonnées (x0,y0) et le point de coordonnées (x1,y1) dans la couleur color.


  void drawLine(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1, uint16_t color);

  Fonctions optimisées.
  void drawFastVLine(uint16_t x0, uint16_t y0, uint16_t length, uint16_t color)
  void drawFastHLine(uint16_t x0, uint16_t y0, uint16_t length, uint16_t color)

• Exemple


  *.cpp

  // Dessine une ligne
  disp.drawLine(0, 0, 128, 160, ST7735_BLUE)

  // Dessine une ligne verticale
  disp.drawFastVLine(disp.width()/2, 0, disp.height(), ST7735_WHITE);

  //Dessine une ligne horizontale
  disp.drawFastHLine(0, disp.height()/2, disp.width(), ST7735_WHITE);

• Syntaxe
  Pour dessiner une ligne, la fonction Ligne() nécessite 4 arguments : la position de départ x1 et y1 suivie de la position de fin x2 et y2. Comme pour toutes les autres méthodes de dessin, il faut appeler Show() pour afficher la ligne à l'écran.


  Ligne(x1, y1, x2, y2)

• Exemple

  *.py

  # Code MicroPython
  Line(25,21,100,50)

• Syntaxe

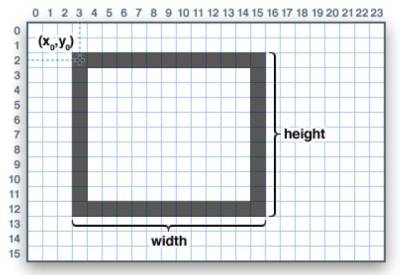

  Les rectangles et les carrés peuvent être dessinés et remplis en utilisant les méthodes drawRect() et fillRect(). Chacune attend des coordonnées x, y pour le coin supérieur gauche du rectangle, une largeur et une hauteur (en pixels), et une couleur. drawRect() trace juste le cadre (contour) du rectangle, l'intérieur n'est pas affecté, tandis que fillRect() remplit toute la zone avec une couleur donnée.


  void drawRect(uint16_t x0, uint16_t y0, uint16_t w, uint16_t h, uint16_t color);
  void fillRect(uint16_t x0, uint16_t y0, uint16_t w, uint16_t h, uint16_t color);

• Exemple


  *.cpp

  // Dessin du cadre (contour) d'un carré ou d'un rectangle
  disp.drawRect(40,85,20,30,ST7735_RED);

  // Remplissage d'un carré ou d'un rectangle
  disp.fillRect(40,85,20,30,ST7735_RED);

• Syntaxe
  La fonction Rect() dessine un rectangle à l'écran. Rect() nécessite 4 arguments : la coordonnée x, la coordonnée y, la largeur w, puis la hauteur h. La fonction FillRect() fonctionne comme Rect() mais remplit la forme.


  Rect(x, y, w, h)
  FillRect(x, y, w, h)

• Exemple

  *.py

  # Code MicroPython
  # Dessine un carré
  Rect(40,10,50,50)

  # Remplit le carré
  FillRect(40, 10, 50, 50)

• Syntaxe

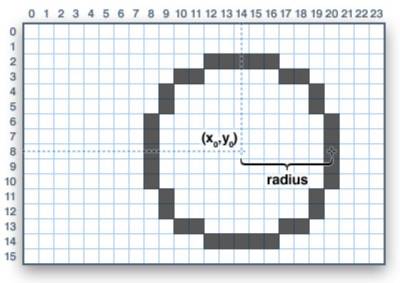

  Pour dessiner et remplir des cercles, on dispose des méthodes drawCircle() et fillCircle(). Chaque méthode accepte des coordonnées x, y pour le centre, un rayon en pixels et une couleur.


  void drawCircle(uint16_t x0, uint16_t y0, uint16_t r, uint16_t color);
  void fillCircle(uint16_t x0, uint16_t y0, uint16_t r, uint16_t color);

• Exemple


  *.cpp

  // Dessine un cercle
  disp.drawCircle(84,100,10,ST7735_GREEN);

  // Remplit un cercle
  disp.fillCircle(84,100,10,ST7735_GREEN);

• Syntaxe
  La fonction Circle() génère un cercle en mémoire. Circle() nécessite 3 arguments : une position x et y sur l'afficheur et r, le rayon du cercle.


  Circle(x,y,r)

• Exemple

  *.py

  # Code MicroPython
  Circle(60,32,25)

• Syntaxe

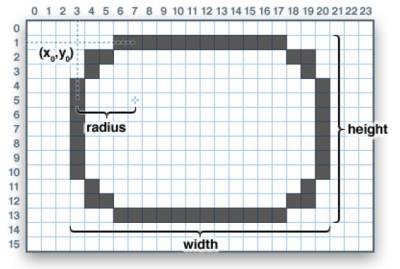

  On dispose des méthodes drawRoundRect() et fillRoundRect().Chaque méthode attend des coordonnées x, y, la largeur et la hauteur (tout comme les rectangles normaux), puis un rayon pour les coins (en pixels) et enfin la valeur de la couleur.


  void drawRoundRect(uint16_t x0, uint16_t y0, uint16_t w, uint16_t h, uint16_t radius, uint16_t color);
  void fillRoundRect(uint16_t x0, uint16_t y0, uint16_t w, uint16_t h, uint16_t radius, uint16_t color);

• Exemple


  *.cpp

  // Dessin du cadre (contour) d'un carré ou d'un rectangle
  disp.drawRoundRect(40,45,20,30,5,ST7735_YELLOW);

  // Remplissage d'un carré ou d'un rectangle
  disp.fillRoundRect(40,45,20,30,5,ST7735_YELLOW);

• Syntaxe

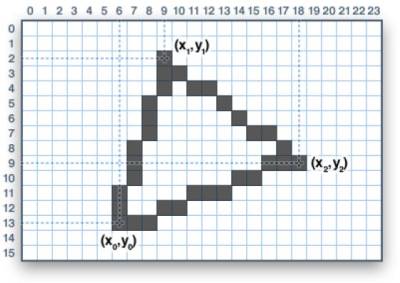

  Les triangles disposent également des méthodes draw et fill. Chacune nécessite sept paramètres: les coordonnées x, y pour trois angles définissant le triangle, suivis de la couleur.


  void drawTriangle(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color);
  void fillTriangle(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color);

• Exemple


  *.cpp

  // Dessin d'un triangle
  disp.drawTriangle(100, 45, 70, 45, 70, 75, ST7735_CYAN);

  // Remplissage d'un triangle
  disp.fillTriangle(100, 45, 70, 45, 70, 75, ST7735_CYAN);

• Caractère
  • Syntaxe

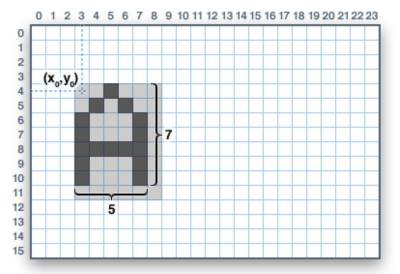

    Un caractère peut être placé n'importe où sur l'écran dans n'importe quelle couleur. Il n'existe qu'une seule police (pour économiser sur la place mémoire). Ses dimensions sont 5×8 pixels par défaut. Il est possible de passer un paramètre supplémentaire pour augmenter sa taille.


    void drawChar(uint16_t x, uint16_t y, char c, uint16_t color, uint16_t bg, uint8_t size);
  • Exemples


    *.cpp

    // Dessin d'un caractère
    disp.drawChar(110,140,'@',ST7735_YELLOW,ST7735_BLACK,2);

• Text (chaîne de caractères)
  • Syntaxe
    La taille du texte (chaîne de caractères), la couleur et la position sont définies dans des fonctions séparées, puis la fonction print() ou println() peut être utilisée pour afficher le texte.


    Positionnement du curseur en (x0, y0). (0,0) par défaut.
    void setCursor(uint16_t x0, uint16_t y0);
    Sélection de la couleur du texte. Blanc par défaut.
    void setTextColor(uint16_t color);
    ou Sélection de la couleur du texte avec le paramètre color et de l'arrière-plan avec backgroundColor.
    void setTextColor(uint16_t color, uint16_t backgroundcolor);
    Sélection de la taille du texte. Un par défaut.
    void setTextSize(uint8_t size);

    Après avoir paramétré le texte, on utilise print() ou println().
    void print(string text);
    void println(string text);
    Permet de créer un effet de défilement setTextWrap (false). Le texte revient à gauche par défaut setTextWrap (true).
    void setTextWrap(boolean w);
  • Exemples


    *.cpp

    // Positionnement du curseur en (x0, y0)
    disp.setCursor(5,5);
    // Sélection de la couleur du texte
    disp.setTextColor(ST7735_YELLOW);
    // Sélection de la couleur du texte avec le paramètre color et de l'arrière-plan avec backgroundColor.
    disp.setTextColor(ST7735_BLACK,ST7735_WHITE);
    // Sélection de la taille du texte.
    disp.setTextSize(2); // Taille du texte initiale x2
    // Affiche une chaîne de caractère.
    disp.print("Un texte sans retour à la ligne");
    // Affiche une chaîne de caractère et retour à la ligne.
    disp.println("Un texte avec retour à la ligne");
    // setTextWrap (false) permet de créer un effet de défilement . Le texte revient à gauche par défaut setTextWrap (true).
    tft.setTextWrap(true);

• Syntaxe
  La fonction Text(), similaire à Print() permet de contrôler la position d'un texte à l'écran. Text() prend 3 arguments : le texte à afficher suivi de son emplacement x et y sur l'écran. Contrairement à la fonction Print() , elle doit être suivie par Show().
  TextEx() fonctionne comme Text(), mais ajoute une mise à l'échelle afin de créer un texte plus gros , mince ou long. TextEx() prend 5 arguments . Les trois premiers sont exactement les mêmes que la fonction Text() . Les deux derniers définissent la largeur scaleWidth et la hauteur scaleHeight de l'échelle. L'échelle 1 est la taille standard, 2 est le double et ainsi de suite.


  Text(texte, x, y)
  TextEx(texte, x, y, scaleWidth, scaleHeight)

• Exemple

  *.py

  # Code MicroPython
  Text("Hello Brain",30,30)

  TextEx("Large Text",0,30,2,2)

• Syntaxe pour dessiner à la position (x,y), une image constituée du bloc de code adressé par le pointeur bitmap de largeur w et de hauteur h dans la couleur color (pixels à 1) et avec un fond bg (pixels à 0).Les données bitmap doivent être situées dans la mémoire du programme (flash) en utilisant la directive PROGMEM lien.


  void drawBitmap(int16_t x, int16_t y, uint8_t *bitmap, int16_t w, int16_t h, uint16_t color, uint16_t bg );

• Exemple

  *.cpp

  /* Rectangle constitué de 4 lignes rouges, 2 lignes vertes, 4 lignes rouges
  La forme est contenue dans un tableau placé en mémoire flash */
  const PROGMEM byte sprite[] = {
  0xff,0xff,0xff,0xff,0xff,
  0xff,0xff,0xff,0x00,0x00,
  0x00,0x00,0xff,0xff,0xff,
  0xff,0xff,0xff,0xff,0xff
  };
  // Pixel à 1 en vert, pixel à 0 en rouge
  disp.drawBitmap(20, 20, sprite, 16, 10, ST7735_GREEN, ST7735_RED);

  Outil pour générer des bitmap : image2cpp

• Syntaxe
  La fonction CreateImage() est utilisée pour créer une image utilisée par la ensuite avec la fonction Image() qui la positionne à l'écran. L'un des arguments requis pour la fonction CreateImage() peut prendre une chaîne ou un tableau. On utilise 0 pour le noir et 1 pour le blanc.

  La fonction CreateImage() nécessite 6 arguments. Les deux premiers sont la taille de l'image pixH x pixV en nombre de pixels . Le 3ème est la variable nomVar contenant le tableau ou la chaîne. Les 4e et 5e arguments sont utilisés pour redimensionner l'image horizontalement dimH et verticalement dimV. Le dernier argument est la transformation de l'image transf résumé dans le tableau ci-dessous.



La fonction Image() nécessite 3 arguments : l'image varImage créée à l'aide de CreateImage() et la position x et y où elle apparaîtra à l'écran.

• Exemple

  *.py

  # Code MicroPython
  # Tableau
  alien =  [
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 0, 1, 1, 1, 1, 0, 0,
  0, 1, 1, 1, 1, 1, 1, 0,
  1, 1, 0, 1, 1, 0, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
  0, 0, 1, 0, 0, 1, 0, 0,
  0, 1, 0, 1, 1, 0, 1, 0,
  1, 0, 1, 0, 0, 1, 0, 1]

  # ou

  # set
  alien = (
  "   XX   " +
  "  XXXX  " +
  " XXXXXX " +
  "XX XX XX" +
  "XXXXXXXX" +
  "  X  X  " +
  " X XX X " +
  "X X  X X" )

  monsterImage = CreateImage(8,8,alien,1,1,0)

  Image(monsterImage,55,30)

• Syntaxe


  Définit la couleur du fond d'écran après l'avoir effacé.
  void fillScreen(uint16_t color);
  rotation = 0(0°)→portrait, 1(90°)→paysage , 2(180°)→portrait ou 3(270°)→paysage dans le sens horaire.
  void setRotation(uint8_t rotation);
  Renvoie la largeur de l'écran en pixel.
  uint16_t width();
  Renvoie la hauteur de l'écran en pixel.
  uint16_t height();

• Exemple

  *.cpp

  // Définit la couleur du fond d'écran après l'avoir effacé.
  disp.fillScreen(ST7735_BLACK);
  // rotation = 0(0°)→portrait, 1(90°)→paysage , 2(180°)→portrait ou 3(270°)→paysage dans le sens horaire.
  disp.setRotation(1);// Rotation de 90°, affichage paysage
  // Renvoie la largeur de l'écran en pixel.
  uint16_t largeur = disp.width();
  // Renvoie la hauteur de l'écran en pixel.
  uint16_t hauteur = disp.height();
