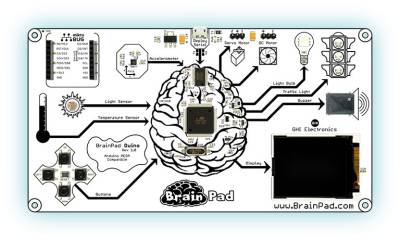

La carte BrainPad v1

Sources : documentation sur le site de GHI Electronics [lien]

Classes

	Nom	Description
	Accelerometer	Accès à l'accéléromètre MMA8453Q de la carte. Lecture de l'accélération sur les axes X, Y et Z.
	Button	Accès aux 4 touches de la carte par scrutation ou par événements.
	Buzzer	Accès au buzzer (déclenchement, arrêt, génération d'une notes ou d'une fréquences, réglage du volume)
	Color	Représente une couleur en rouge, vert et bleu.
	DcMotor	Accès à la sortie dédiée à la commande d'un moteur à courant continu 5V 200mA.
	Display	Contrôle de l'afficheur couleur 1.8“ (128 px par 160 px) à ST7735R (Bus SPI) Adafruit. Texte, tracé de forme géométrique etc. Ressource documentaire : Les afficheurs graphiques
	Expansion	Définition des entrées / sorties du connecteur d'extension.
	Image	Représente une image.
	Legacy	Permet d'accèder aux anciennes version de la carte.
	LightBulb	Accès à la Led RVB haute luminosité.
	LightSensor	Accès au capteur de luminosité (LDR).
	Peripherals	Définitions des périphériques de la carte BrainPad.
	ServoMotor	Accès à la sortie dédiée à la commande d'un servomoteur.
	TemperatureSensor	Accès au capteur analogique de température MCP9701.
	TrafficLight	Accès aux 3 Leds de la carte BrainPad.
	Wait	Offre des méthodes de temporisation (en secondes ou millisecondes).

Champs

	Syntaxe	Description
	Looping	booléen toujours vrai

Exemple

exemple.cs

while(BrainPad.Looping){
 // Code
}

Méthodes

	Syntaxe	Description
	void WriteDebugMessage(string message)	Affiche un message dans la fenêtre de sortie de l'éditeur Visual Studio (Community).
	void WriteDebugMessage(int message)
	void WriteDebugMessage(double message)

Exemple

exemple.cs

WriteDebugMessage("Température=" + temp.ToString());

Méthodes

	Syntaxe	Description
	double ReadX()	Lit l'accélération sur l'axe X. (-1 à 1)
	double ReadY()	Lit l'accélération sur l'axe y. (-1 à 1)
	double ReadZ()	Lit l'accélération sur l'axe z. (-1 à 1)

Exemple

exemple.cs

using System.Threading;

class Program
{
    public void BrainPadSetup()
    {
    }

    public void BrainPadLoop()
    {
        BrainPad.Display.DrawText(0, 0, "X : " + BrainPad.Accelerometer.ReadX().ToString("F3"), BrainPad.Color.White);
        BrainPad.Display.DrawText(0, 10, "Y : " + BrainPad.Accelerometer.ReadY().ToString("F3"), BrainPad.Color.White);
        BrainPad.Display.DrawText(0, 20, "Z : " + BrainPad.Accelerometer.ReadZ().ToString("F3"), BrainPad.Color.White);
        Thread.Sleep(100);
    }
}
}

Méthodes

	Syntaxe	Description
	bool IsDownPressed()	Renvoie la valeur vrai si le bouton Down a été pressé.
	bool IsLeftPressed()	Renvoie la valeur vrai si le bouton Left a été pressé.
	bool IsPressed()	Renvoie la valeur vrai si un des quatre boutons a été pressé.
	bool IsRightPressed()	Renvoie la valeur vrai si le bouton Right a été pressé.
	bool IsUpPressed()	Renvoie la valeur vrai si le bouton Up a été pressé.

Exemple 1 : scrutation du clavier

clavier.cs

class Program
{
    int increment;

    public void BrainPadSetup()
    {
        increment = 0;
    }

    public void BrainPadLoop()
    {
        if (BrainPad.Button.IsUpPressed())
        {
            increment = 100;
        }
        if (BrainPad.Button.IsDownPressed())
        {
            increment = -100;
        }
       ....
    }
}

Evènements

	Syntaxe	Description
	ButtonChanged	Un événement est déclenché quand l'état d'un bouton change.
	ButtonPressed	Un événement est déclenché quand l'état d'un bouton est appuyé.
	ButtonReleased	Un événement est déclenché quand l'état d'un bouton est relâché.

Enumérations

	Syntaxe	Description
	DPad	Prend les valeurs : Up, Down, Left, Right
	State	Prend les valeurs : Pressed, NotPressed

Exemple 2 : les boutons génèrent des interruptions

BPINT.cs

class Program
{
    public void BrainPadSetup()
    {
        BrainPad.Button.ButtonChanged += Button_ButtonChanged;
    }

    void Button_ButtonChanged(BrainPad.Button.DPad button, BrainPad.Button.State state)
    {
        if (button == BrainPad.Button.DPad.Down)
        {
            if (state == BrainPad.Button.State.Pressed)
            {
                BrainPad.TrafficLight.TurnGreenLightOn();
            }
            else
            {
                BrainPad.TrafficLight.TurnGreenLightOff();
            }
        }
    }

    public void BrainPadLoop()
    {
        // Declared but not used
    }

}

Délégué

	Syntaxe	Description
	void ButtonEventHandler(DPad button, State state)

Méthodes

	Syntaxe	Description
	void PlayFrequency(int Frequency)	Joue une fréquence.
	void PlayNote(Note note)	Joue une note.
	void SetVolume(Volume volume)	Règle le volume.
	void Stop()	Coupe le son.

Enumérations

	Syntaxe	Description
	Note	A = 880 Hz, ASharp = 932 Hz, B = 988 Hz, C = 1047 Hz, CSharp = 1109 Hz, D = 1175 Hz, DSharp = 1244 Hz, E = 1319 Hz, F = 1397 Hz, FSharp = 1480 Hz, G = 1568 Hz, GSharp = 1661 Hz
	Volume	Loud : volume par défaut, Quiet : plus faible

Exemple 1

frequence1.cs

class Program
{
    int frequency, increment;

    public void BrainPadSetup()
    {
        frequency = 0; increment = 0;
    }

    public void BrainPadLoop()
    {
        if (BrainPad.Button.IsUpPressed())
        {
            increment = 100;
        }
        if (BrainPad.Button.IsDownPressed())
        {
            increment = -100;
        }
        if (increment != 0)
        {
            frequency = frequency + increment;
            increment = 0;
            BrainPad.Buzzer.PlayFrequency(frequency);
            BrainPad.WriteDebugMessage(frequency);
            BrainPad.Wait.Seconds(0.2);
            BrainPad.Buzzer.Stop();
        }
    }
}

Exemple 2

frequence2.cs

using System.Threading;

class Program
{
    const int NoteC = 261;
    const int NoteD = 294;
    const int NoteE = 330;
    const int NoteF = 349;
    const int NoteG = 391;

    const int Whole = 1000;
    const int Half = Whole / 2;
    const int QuarterDot = Whole / 3;
    const int Quarter = Whole / 4;
    const int Eighth = Whole / 8;

    int[] note = {
                    NoteE, NoteE, NoteF, NoteG, NoteG, NoteF, NoteE,
                    NoteD, NoteC, NoteC, NoteD, NoteE, NoteE, NoteD,
                    NoteE, NoteD, NoteC, NoteC, NoteD, NoteE, NoteD,
                    NoteC, NoteC
                  };

    int[] duration = {
                    Quarter,  Quarter,  Quarter, Quarter, Quarter, Quarter,
                    Quarter,  Quarter,  Quarter, Quarter, Quarter, Quarter, QuarterDot,
                    Eighth, Half, Quarter,  Quarter,  Quarter, Quarter, Quarter, Quarter,
                    Quarter,  Quarter,  Quarter, Quarter, Quarter, Quarter, QuarterDot,
                    Eighth,Whole
                  };


    public void BrainPadSetup()
    {
    }

    public void BrainPadLoop()
    {
        for (int i = 0; i < note.Length; i++)
        {
            BrainPad.Buzzer.Stop();
            BrainPad.Buzzer.PlayFrequency(note[i]);
            Thread.Sleep(duration[i]);
        }

        Thread.Sleep(100);
    }
}

Constructeur

	Syntaxe	Description
	Color()	Construit une nouvelle instance de la classe couleur.
	Color(byte red, byte green, byte blue)	Construit une nouvelle instance de la classe couleur en précisant le niveau de rouge, de vert et de bleu.

Propriétés

	Syntaxe	Description
	As565	Précise la couleur au format 565.
	B	Niveau de bleu sur un octet.
	G	Niveau de vert sur un octet.
	R	Niveau de rouge sur un octet.

Champs

	Syntaxe	Description
	Black	Couleur prédéfinie. (Color)
	Blue	Couleur prédéfinie. (Color)
	Cyan	Couleur prédéfinie. (Color)
	Green	Couleur prédéfinie. (Color)
	Magenta	Couleur prédéfinie. (Color)
	Red	Couleur prédéfinie. (Color)
	White	Couleur prédéfinie. (Color)
	Yellow	Couleur prédéfinie. (Color)

Méthodes

	Syntaxe	Description
	void SetSpeed(double speed)	Règle la fréquence de rotation du moteur (0 à 1)
	void Stop()	Arrête le moteur.

Ressource documentaire : Les afficheurs graphiques

Méthodes

	Syntaxe	Description
	void Clear()	Efface l'écran.
	void DrawCircle(int x, int y, int r, Color color)	Dessine un cercle de rayon r à la position (x,y) dans la couleur color.
	void DrawExtraLargeLetter(int x, int y, char letter, Color color)	Ecrit une lettre letter de très grande taille à la position (x,y) dans la couleur color.
	void DrawExtraLargeNumber(int x, int y, double nb, Color color)	Ecrit un nombre nb de très grande taille à la position (x,y) dans la couleur color. *Surchargée* : long nb
	void DrawExtraLargeText(int x, int y, string text, Color color)	Ecrit un texte text de très grande taille à la position (x,y) dans la couleur color.
	void DrawFilledRectangle(int x, int y, int width, int height, Color color)	Dessine un rectangle plein (width par height) à la position (x,y) dans la couleur color.
	void DrawImage(byte[] data)	Dessine une image décrite par un tableau d'octets data. *Surchargée* : int x, int y, Image image
	void DrawLargeLetter(int x, int y, char letter, Color color)	Ecrit une lettre de grande taille à la position (x,y) dans la couleur color.
	void DrawLargeNumber(int x, int y, double nb, Color color)	Ecrit un nombre de grande taille à la position (x,y) dans la couleur color. *Surchargée* : long nb
	void DrawLargeText(int x, int y, string text, Color color)	Ecrit un texte de grande taille à la position (x,y) dans la couleur color.
	void DrawLetter(int x, int y, char letter, Color color)	Ecrit une lettre à la position (x,y) dans la couleur color.
	void DrawLine(int x0, int y0, int x1, int y1, Color color)	Dessine une ligne entre les points de coordonnées (x0,y0) et (x1,y1) dans la couleur color.
	void DrawNumber(int x, int y, double nb, Color color)	Ecrit un nombre à la position (x,y) dans la couleur color. *Surchargée* : long nb
	void DrawRectangle(int x, int y, int width, int height, Color color)	Dessine un rectangle (width par height) à la position (x,y) dans la couleur color.
	void DrawText(int x, int y, string text, Color color)	Ecrit un texte à la position (x,y) dans la couleur color.
	void SetPixel(int x, int y, Color color)	Dessine un point à la position (x,y) dans la couleur color.
	void TurnOff()	Eteint le rétroéclairage.
	void TurnOn()	Active le rétroéclairage.

Classes imbriquées

	Nom	Champs
	AnalogInput	PA2, PA3, PA6, PA7, PC3
	Gpio	PA10,PA2, PA3, PA6, PA7, PA9, PB3, PB4, PB5, PC3
	PwmOutput	PA10,PA2, PA3, PA9

Propriétés

	Syntaxe	Description
	Height	Hauteur de l'image (int)
	Pixels	Tableau de pixels (byte[])
	Width	argeur de l'image (int)

Constructeur

	Syntaxe	Description
	Image(int width, int height)	Construit une image width par height.

Méthodes

	Syntaxe	Description
	void SetPixel(int x, int y, Color color)	Fixe le pixel en (x,y) à la couleur color.

Classes imbriquées

	Nom	Champs
	AnalogInput	E1, E10, E, E2, E3, E9
	Gpio	E1, E10, E11, E12, E2, E3, E4, E5, E6, E9
	PwmOutput	E10, E11, E12, E9

Méthodes

	Syntaxe	Description
	void SetColor(Color color)	Fixe la couleur color de la led haute luminosité. *Surchargée* : double R, double G, double B
	void TurnOff()	Désactive la Led.
	void TurnOn()	Active la Led.

Méthodes

	Syntaxe	Description
	double ReadLightLevel()	Lit la luminosité ambiante (0 à 1).

Exemple

LightSensor.cs

class Program
{
    double level;

    public void BrainPadSetup()
    {
      level = 0;
    }

    public void BrainPadLoop()
    {
        level = BrainPad.LightSensor.ReadLightLevel();
        BrainPad.WriteDebugMessage(level);
        if (level<0.5)
        {
            BrainPad.LightBulb.TurnOn();
        }
        else
        {
           BrainPad.LightBulb.TurnOff();
        }
    }
}

Champs

	Syntaxe	Description
	Buzzer	Sortie PWM pour la commande du buzzer.
	BuzzerVolumeController	Sortie PWM pour la commande du volume du buzzer.
	DcMotor	Sortie PWM pour la commande d'un moteur à CC (5V - 200mA max).
	LightSensor	Lecture du capteur de luminosité (Entrée analogique).
	ServoMotorGras	Sortie PWM pour la commande d'un servomoteur.
	TemperatureSensor	Lecture du capteur de température (entrée analogique).

Classes imbriquées

	Nom	Champs
	Button	Down, Left, Right, Up
	DisplayGras	BackLight, ChipSelect, Control, Reset, SpiModule
	LightBulb	Blue, Red
	TouchPad	Left, Middle, Right
	TrafficLight	Green, Red, Yellow

Méthodes

	Syntaxe	Description
	void SetPosition(int position)	Règle la position angulaire d'un servomoteur.
	void Start()	Active le signal de commande du servomoteur.
	void Stop()	Désactive le signal de commande du servomoteur.

Méthodes

	Syntaxe	Description
	double ReadTemperature()	Lit la valeur de température.

Exemple

TemperatureSensor.cs

using System.Threading;

class Program
{
    public void BrainPadSetup()
    {
    }

    public void BrainPadLoop()
    {
        double tempC = BrainPad.TemperatureSensor.ReadTemperature();
        BrainPad.Display.DrawText(0, 10, "Temperature : " + tempC.ToString("F2"), BrainPad.Color.White);
        Thread.Sleep(200);
    }
}

Méthodes

	Syntaxe	Description
	void TurnColorOff(Color color)	Désactive la led color.
	void TurnColorOn(Color color)	Active la led color.
	void TurnGreenLightOff()	Désactive la led verte.
	void TurnGreenLightOn()	Active la led verte.
	void TurnOffAllLight()	Désactive toutes les leds.
	void TurnRedLightOff()	Désactive la led rouge.
	void TurnRedLightOn()	Active la led rouge.
	void TurnYellowLightOff()	Désactive la led jaune.
	void TurnYellowLightOn()	Active la led jaune.

Exemple

TrafficLight.cs

while (true)
        {
            BrainPad.TrafficLight.TurnGreenLightOn();
            BrainPad.Wait.Seconds(0.4);
            BrainPad.TrafficLight.TurnGreenLightOff();
            BrainPad.Wait.Seconds(0.4);
        }

Méthodes

	Syntaxe	Description
	void Milliseconds(double milliseconds)	Déclenche une temporisation exprimée en millisecondes.
	void Seconds(double seconds)	Déclenche une temporisation exprimée en secondes.

Exemple

TrafficLight.cs

while (true)
        {
            BrainPad.TrafficLight.TurnGreenLightOn();
            BrainPad.Wait.Seconds(0.4);
            BrainPad.TrafficLight.TurnGreenLightOff();
            BrainPad.Wait.Seconds(0.4);
        }

Le connecteur mikroBUS permet d'étendre les fonctionnalités de la carte BrainPad (GPIO, I2C, SPI, UART).
Voir la page CH5c. Exemples codés en C# pour la carte BrainPad v1.

[ARCHIVES] Les classes de la carte BrainPad v1

Accelerometer

Button

Buzzer

Color

DcMotor

Display

Expansion


Legacy.Expansion

LightBulb

LightSensor

Peripherals

ServoMotor

TemperatureSensor

TrafficLight

Wait

Pour aller plus loin

WEBGE Wikis
