[Mise à jour le 21/1/2020]

Source : Site GHIElectronics

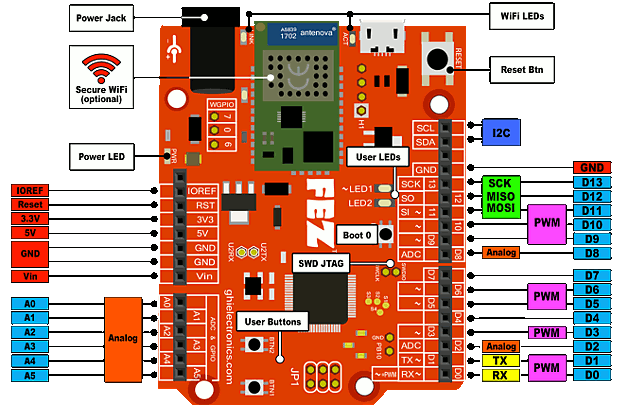

La carte FEZ est compatible broche à broche avec la Arduino Uno R3 mais donne l'accès à quelques fonctionnalités supplémentaire comme on peut le voir ci-dessous .

  • Microcontrôleur : STMicroelectronics STM32F401RET6 84 MHz 32-bit.
  • RAM : 96 KByte.
  • Flash : 512 KByte.
  • Périhériques
    • GPIO (tolérance 5V) : 22 (22IRQ)
    • Entrées analogiques : 8 (12 bit ADC)
    • UART,
    • I2C,
    • SPI,
    • 8 PWM
  • Réseau : Wifi (en option)

Le schéma est accessible ici

La documentation technique est accessible ici

Le module Sensor Shield V2 TinkerKit ci-dessous permet de raccorder facilement et sans soudure des capteurs et des actuateurs sur une carte au brochage compatible Arduino.

Ce shield dispose de 12 connecteurs TinkerKit 3 broches standard. Les 6 libellés I0 à I5 sont des entrées analogiques. Ceux étiquetées O0 à O5 sont des sorties analogiques connectées aux sorties PWM de la carte (il est possible de les configurer en entrées numériques.

Sur une carte FEZ:

  • La broche 11 correspond au connecteur O0 du shield.
  • La broche 10 correspond au connecteur O1 du shield.
  • La broche 9 correspond au connecteur O2 du shield.
  • La broche 6 correspond au connecteur O3 du shield.
  • La broche 5 correspond au connecteur O4 du shield.
  • La broche 3 correspond au connecteur O5 du shield.

La documentation complète est accessible ici
