Capteurs - Intensité du courant
[Mise à jour le 4/4/2024]
1. Généralités
Un courant électrique est un mouvement d'ensemble de porteurs de charges électriques, généralement des électrons, au sein d'un matériau conducteur. Ces déplacements sont imposés par l'action de la force électromagnétique, dont l'interaction avec la matière est le fondement de l'électricité. Wikipédia
2. Capteurs analogiques
2.1 ±5A - MR362 (ACS714)

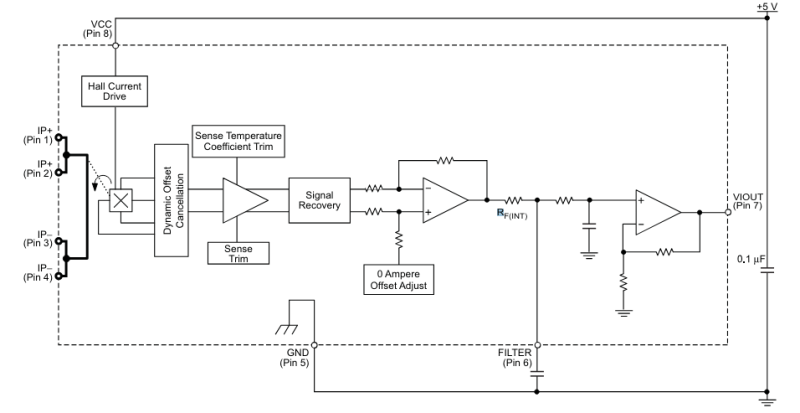

Le module MR362 est un capteur d'intensité basé sur un composant ACS714. Il mesure un courant compris entre -5A et +5A. La sortie analogique est proportionnelle au courant mesuré (2,5V pour 0A).
- Distributeur : Gotronic
- Caractéristiques
- Alimentation: 5 Vcc
- Consommation: 10 mA
- Plage de mesure: -5 A à +5 A en AC ou DC
- Sensibilité: 185 mV/A (centrée sur 2,5V)
- précision: +/-1,5%
- Shunt: 1,2 mΩ
- Connecteur: JST au pas de 2 mm
- T° de service: -40 à +85 °C
- Dimensions: 28 x 21 x 13 mm
- Documentation
- Fichier Acrobat Reader à télécharger ici
- Modèle
- Sensibilité: 185 mV/A (centrée sur 2,5V)
- Aide pour la simulation de la chaîne de mesure

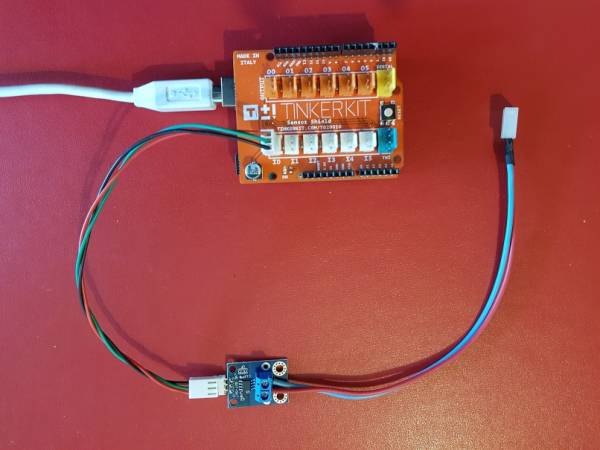

- Programmation d'une carte Arduino Uno R3
- Un premier exemple pour tester le capteur
- acs714.cpp
/*############################################################################## Author: * Mirko Prosseda (06-2013) * email: mirko.prosseda@gmail.com Description: * 5A Linear Current Sensor test sketch v1.0 * Read current value from the sensor and print its value on the Serial Monitor Connections: * BOARD -> ARDUINO * Vcc -> 5V * GND -> GND * OUT -> PIN A0 ##############################################################################*/ // Define constants and variables const int analogInPin = A0; // Analog input pin that the current sensor is attached to int sensorValue = 0; // value read from the sensor float outputValue = 0; // converted value of the sensor reading // Initialization void setup() { Serial.begin(9600); // Serial Port initialization } // main loop void loop() { sensorValue = analogRead(analogInPin); // reads the sensor value and convert it outputValue = ((float)(sensorValue - 338) * 5 / 0.11) / 1024; // A vérifier pour un ACS714 Serial.print("Current Sensor value= " ); // print results Serial.print(outputValue); Serial.println("A"); delay(200); }
Le projet pour l'IDE VSCode de l'exemple ci-dessus est téléchargeable ici
Archives
Le projet contenant l'exemple pour la carte Netduino, à programmer avec l'IDE Visual Studio Community 2015, est téléchargeable ici
2.2 ±12,5A - MR392 (ACS711)
Le module MR392 est un capteur d'intensité basé sur un composant ACS711. Il mesure un courant compris entre -12,5A et +12,5A. La sortie analogique est proportionnelle au courant mesuré (1,65 V pour 0 A sous 3,3 V).
- Distributeur : Gotronic
- Caractéristiques
- Alimentation: 3,3 à 5 Vcc
- Consommation: 5,5 mA maxi
- Plage de mesure: -12,5A à +12,5A en AC ou DC
- Sensibilité: 110 mV/A
- Shunt: 1,2 mΩ
- T° de service: -40 à +85 °C
- Dimensions: 28 x 21 x 13 mm
- Documentation
- PDF à télécharger ici
- Modèle
- Sensibilité: 110 mV/A
- Aide pour la simulation de la chaîne de mesure : A venir
- Programmation d'une carte Arduino Uno R3
- Bibliothèques à installer dans l'IDE : aucune
- Un premier exemple pour tester le capteur
/*############################################################################## Author: * Mirko Prosseda (06-2014) * email: mirko.prosseda@gmail.com Description: * 12A Linear Current Sensor test sketch v1.0 * Read current value from the sensor and print its value on the Serial Monitor Connections: * BOARD -> ARDUINO * Vcc -> 3.3V * GND -> GND * OUT -> PIN A0 ##############################################################################*/ // Define constants and variables const int analogInPin = A0; // Analog input pin that the current sensor is attached to int sensorValue = 0; // value read from the sensor float outputValue = 0; // converted value of the sensor reading // Initialization void setup() { Serial.begin(9600); // Serial Port initialization } // main loop void loop() { sensorValue = analogRead(analogInPin); // reads the sensor value and convert it outputValue = ((float)(sensorValue - 512) * 5 / 0.110) / 1024; // A vérifier pour un ACS711 Serial.print("Current Sensor value= " ); // print results Serial.print(outputValue); Serial.println("A"); delay(200); }
Le projet pour l'IDE VSCode de l'exemple ci-dessus est téléchargeable ici
2.3 ±30A - Phidgets 1122 - (ACS712)
Ce module Phidgets doit être inséré en série dans le circuit à mesurer. Il est équipé de 2 sorties qui permettent de mesurer séparément le courant continu et alternatif pour les ondes de forme complexe..
- Distributeur : Gotronic
- Caractéristiques
- Alimentation: 4,5 à 5,5 Vcc
- Consommation maxi: 10 mA
- Impédance de sortie: 1 K
- Plage de mesure:
- 0 à 30 A en alternatif (10 kHz maxi)
- -30 à +30 A en continu
- Précision typique: ±1,5 % à 25°C
- Dimensions: 46 x 36 x 25 mm.
- Documentation
- Site Phidgets : Guide De L'utilisateur 1122
2.4 0-5A - Grove (ACS70331)

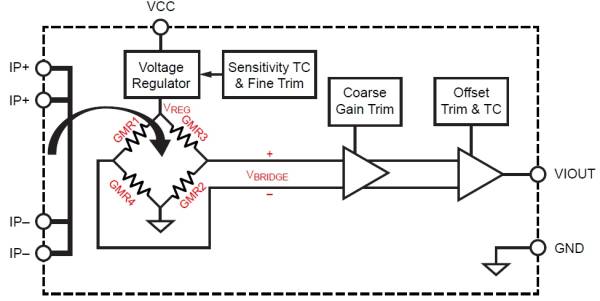

Ce module Grove, basé sur un capteur ACS70331, permet la mesure de l'intensité d'un courant AC et DC jusqu'à 5 A. Ce capteur s'insère en série dans un montage électrique et délivre une tension analogique exploitable par une carte Arduino ou compatible.
- Distributeur : Gotronic
A rédiger
3. Capteurs numériques
3.1 INA219 Current Sensor
- Source : wiki Adafruit.
Capteur de courant basé sur le circuit INA219B permettant de mesurer un courant continu jusqu'à 3,2 A avec une résolution de 0,8 mA (jusqu'à 26 Vcc). Il communique avec un microcontrôleur Arduino ou compatible via le bus I2C et est équipé d'un shunt de 0,1 Ω (chute de tension de 320 mV pour 3,2 A).
- Distributeur : Gotronic
- Caractéristiques
- Alimentation: 5 Vcc
- Plage de mesure: jusqu'à 3,2 Acc
- Résolution: 0,8 mA
- Précision: ±1%
- Shunt: 0,1 Ω 1% 2 W
- Dimensions: 26 x 22 x 13 mm
- Documentation
- PDF à télécharger ici
- Programmation d'une carte Arduino Uno R3
- Bibliothèques à installer dans l'IDE
- Un premier exemple pour tester le capteur
- → Fichiers → Exemples → AdafruitINA219 → getcurrent.ino
