Gravity OLED-2864 Display

Un écran OLED fonctionne sans rétroéclairage. Ainsi, il peut afficher des niveaux de noir profond et peut être plus mince et plus léger qu'un écran à cristaux liquides (LCD). Dans des conditions de faible luminosité ambiante, telles qu'une pièce sombre, un écran OLED peut obtenir un taux de contraste plus élevé qu'un écran LCD.

La technologie OLED est utilisée dans des applications commerciales telles que les écrans pour téléphones mobiles et lecteurs multimédias portables, les autoradios et les appareils photo numériques, entre autres.

L'écran Gravity OLED 2864 est un module d'affichage monochrome bleu sur fond noir. La zone d'affichage est de 0,96“ et utilise une puce SSD1306. Il prend en charge les communications I2C et les fréquences de rafraîchissement allant jusqu'à 60 Hz. Le module utilise l’interface commune Gravity I2C pour une utilisation plug and play simplifiée. DFRobot

  • Caractéristiques
    • Diagonale : 0,96”
    • Luminosité : 60 (typ.) Cd / m2
    • Contrôleur : SSD1306
    • Résolution : 128 x 64
    • Connectique : 4 broches (alimentation et bus I2C)
    • Bus I2C : adresse 0x3C
    • Tension d'alimentation : 3,3V ~ 5V
    • Consommation maximale : 20mA @ 3v
    • Angle de vision: >160°
    • Dimensions : 41.2×26.2x8mm
  • Brochage

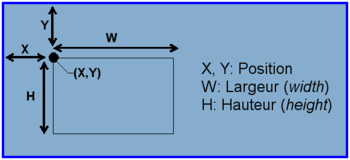

  • Organisation de l'écran
    • x : position du point par rapport au côté gauche de l'écran.
    • y : position du point par rapport au dessus de l'écran.
    • w : largeur (Width).
    • h : hauteur (Height).
    • c : couleur (1 = point allumé, 0 = point éteint)

Les programmes suivant sont codés :

  • En langage C sur Arduino Uno ou compatible
  • En langage MicroPython sur Raspberry Pi Pico, ESP32 etc.

Bibliothèque Adafruit_SSD1306

En programmation C, C++ l'utilisation des méthodes de la classe Adafruit_GFX sur cet afficheur peut se faire par l'intermédiaire de la bibliothèque Adafruit_SSD1306. Comme Adafruit_SSD1306 dérive de Adafruit GFX Graphics il suffit de créer un objet Adafruit_SSD1306 pour accéder aux méthodes de Adafruit_GFX.

Installer Adafruit_SSD1306 avec le gestionnaire de bibliothèques de l'IDE. Les méthodes de la classe sont décrites ici.

Exemple : “Hello World”

helloWorld.cpp
// Exemple d'utilisation de la bibliothèque Adafruit_SSD1306
// Description : Affiche "hello, world"

// Bibliothèques nécessaire à l'afficheur
#include <Adafruit_SSD1306.h>

// Constructeurs
Adafruit_SSD1306 oled = Adafruit_SSD1306(128, 32, &Wire);  // Afficheur


void setup() {
  // Initialisation
  oled.begin(SSD1306_SWITCHCAPVCC, 0x3C);  // Addresse=0x3C pour 128pxx32px

  // Configuration de l'affichage
  oled.clearDisplay();
  oled.setTextSize(1);
  oled.setTextColor(WHITE);

  oled.println("Hello, World!");  // préparation du texte dans le buffer
  oled.display();                 // Transfert buffer -> afficheur
}

void loop() {
  delay(10);
}

2.1 Présentation

Bibliothèque SSD1306

Les exemples de code de cette page ont été testés sur un afficheur Gravity OLED-2864 (128x64) de DFROBOT et un Module afficheur OLED 0,96'' TF052 connectés à un ESP32 ou à un Raspberry Pi Pico. Ces afficheurs sont pilotés par un circuit SOLOMON SYSTECH SSD1306. Sa mise en oeuvre nécessite une bibliothèque.

Télécharger la bibliothèque SSD1306 pour MicroPython et la copier dans un fichier nommé ssd1306.py à installer dans la carte à µC. Celle bibliothèque hérite de framebuf. On dispose donc des méthodes ci-dessous pour dessiner des formes sur le buffer d'impression.
  • Méthodes de la bibliothèque SSD1306
Prototype Description
fill( c ) Remplit l'écran en noir (c=1) ou en blanc (c=0)
rect ( x , y , w , h , c[, f]) Dessine un rectangle de largeur w et de hauteur h dans la couleur c au point (x,y). Le paramètre facultatif f peut être défini sur True pour remplir le rectangle. Sinon, seul un contour d'un pixel est dessiné.
hline(x,y,w,c) Dessine une ligne horizontale de longueur w dans la couleur c au point (x,y)
vline(x,y,h,c) Dessine une ligne verticale de longueur h dans la couleur c au point (x,y)
line(x1,y1,x2,y2,c) Dessine une ligne dans la couleur c entre les points (x1,y1) et (x2,y2)
pixels ( x , y[, c]) Affiche un pixel dans la couleur c au point (x,y). Si c n'est pas donné, obtient la valeur de couleur du pixel spécifié. Si c est donné, définit le pixel spécifié sur la couleur donnée.
scroll(depl.horiz, depl. vert.) Déplace le contenu de l'écran de n points
show() Transfert le contenu du buffer d'affichage sur l'écran
text(“text”,x,y,c) Affiche le texte “text” dans la couleur c au point (x,y). En noir (c=1) ou en blanc (c=0). La hauteur d'un caractère occupe 8px.
poly ( x , y , coordonnées , c[, f]) Étant donné une liste de coordonnées, dessine un polygone fermé arbitraire (convexe ou concave) à l'emplacement x, y donné en utilisant la couleur donnée.
Les coordonnées doivent être spécifiées sous forme de tableau d'entiers, par exemple .array('h', [x0, y0, x1, y1, … xn, yn])
Le paramètre facultatif f peut être défini sur True pour remplir le polygone. Sinon, seul un contour d'un pixel est dessiné.
ellipse( x , y , xr , an , c[, f , m]) Dessine une ellipse à l'emplacement donné. Les rayons xr et yr définissent la géométrie ; des valeurs égales entraînent le dessin d'un cercle. Le paramètre c définit la couleur.
Le paramètre optionnel f peut être défini sur True pour remplir l'ellipse sinon, seul un contour d'un pixel est dessiné.
A l'exception de scroll(), les méthodes ci-dessus “écrivent” dans le tampon d'affichage. Il faut vider le tampon avec show() pour que les caractères apparaissent à l'écran.

2.2 Mise en oeuvre

2.2.1 Configurations
Dans les exemples de cette page, les microcontrôleurs accèdent à l'afficheur via le bus I2C. Il faut au préalable le configurer et créer une instance de la classe SSD1306 comme ci-dessous.

Exemple pour un ESP32 Feather Huzzah

main.py
from machine import Pin, SoftI2C
import ssd1306
import time
import urandom

# Configuration du bus i2c sur l'ESP32 Feather Huzzah
i2c = SoftI2C(scl=Pin(22), sda=Pin(23),freq=100000)

# Dimension de l'afficheur oled (ssd1306)
oled_width = 128 # px
oled_height = 64 # px

# Construction de l'objet oled
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)

Exemple pour un Raspberry Pi Pico

main.py
# Modifications à apporter au code ci-dessus
from machine import Pin, I2C
...

# Configuration du bus i2c sur le Raspberry Pi Pico
# Accès au connecteur I2C0 du shield Grove
i2c = I2C(0,sda=Pin(8), scl=Pin(9),freq=400_000)
# Accès au connecteur I2C1 du shield Grove
#i2c = I2C(1,sda=Pin(6), scl=Pin(7),freq=400_000)
...
Une fois créée, l'instance de la classe SSD1306 est utilisable pour afficher du texte et des graphiques sur l'écran.
2.2.2 Démos
  • Démo 1 : affichage d'un texte
main.py
# A ajouter au code du §2.1
# Division de l'afficheur en 8 lignes et 9 colonnes
lin_hight = 9
col_width = 8
def text_write(text, lin, col):
    oled.text(text,col*col_width,lin*lin_hight)

oled.fill(0) # Extinction de l'afficheur
text_write("MicroPython",1,2);
text_write("sur",3,6)
text_write("ESP32",5,5)
oled.show()

time.sleep(1)
  • Démo 2 : affichage de lignes
main.py
# A ajouter au code du §2.1
# ligne horizontale : hline(pos_x1,pos_y1,pos_x2,pos_y2,c)
# ligne verticale : vline(pos_x1,pos_y1,pos_x2,pos_y2,c)
# c=0=>noir, c=1=>blanc

oled.hline(0,0,oled_width-1,1)
oled.hline(0,oled_height-1,oled_width-1,1)
oled.vline(0,0,oled_height,1)
oled.vline(oled_width-1,0,oled_height,1)
oled.show()

time.sleep(3)
  • Démo 3 : affichage aléatoire de pixels
main.py
# A ajouter au code du §2.1
oled.fill(0) # Ecran noir

for n in range(50):
    pos_x = urandom.randint(1,oled_width)
    pos_y = urandom.randint(1,oled_height)
    oled.pixel(pos_x,pos_y,1)
oled.show()

time.sleep(3)
  • Démo 4 : affichage d'une icône
main.py
# A ajouter au code du §2.1
ICON = [
    [0,0,0,0,1,1,1,0,0,0,0],
    [0,0,0,1,0,0,0,1,0,0,0],
    [0,0,1,0,0,0,0,0,1,0,0],
    [0,1,0,0,0,0,0,0,0,1,0],
    [1,0,0,0,0,0,0,0,0,0,1],
    [1,1,1,1,1,1,1,1,1,1,1],
    [0,0,0,0,1,1,1,0,0,0,0],
    [0,0,0,1,0,1,0,1,0,0,0],
    [0,0,1,0,0,1,0,0,1,0,0],
    [0,1,0,0,0,1,0,0,0,1,0],
    [0,0,0,0,1,1,1,0,0,0,0],
]

# Démo 4a : affichage d'une icône au centre
oled.fill(0) # Extinction de l'afficheur
for y in range (11):
    for x in range (11):
        oled.pixel(x+64,y+32,ICON[y][x])
oled.show()

time.sleep(2)

# Démo 4b : affichage d'icônes au hazard
for n in range(12):
    pos_x = urandom.randint(1,oled_width-12)
    pos_y = urandom.randint(1,oled_height-12)
    for y, ligne in enumerate(ICON):
        for x, c in enumerate(ligne):
            oled.pixel(x+pos_x,y+pos_y,c)
oled.show()

time.sleep(3)

TELECHARGER

Télécharger le projet MICROPYTHON_ESP32_SSD1306_DEMO pour Thonny et la vidéo des démos.
  • Démo 5 : affichage d'une icône avec canal alpha
    Modifier l'exemple du site MCHobby en prenant en compte le code du §2.2.1 pour un ESP32 ou un Raspberry Pi Pico.
