Bibliothèques - Sparkfun TMP102, TMP117
Mise à jour le [18/8/2023]
Ressources
Description
Le TMP102 de Texas Instruments est un capteur de température numérique.Il transmet la température mesurée par un bus I2C. Sa résolution est égale à 0,0625°C et sa précision 0,5°C. Le module intégre des résistances de tirage de 4,7 kΩ et fonctionne entre 1,4 V et 3,6 V.

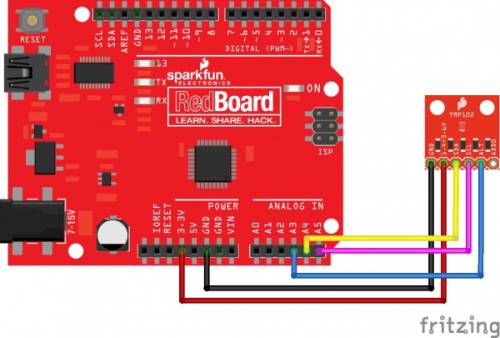

Connexions
- VCC → 3.3V
- GND → GND
- SDA → SDA/A4
- SCL → SCL/A5
- ALT → A3
Exemple avec une ancien modèle de carte
- ADD0 est utilisée pour changer l'adresse du TMP102.
- VCC → 0x49
- SDA → 0x4A
- SCL → 0x4B
La classe TMP102 (TMP117)
Constructeur
| Syntaxe | Description | |
|---|---|---|
 | TMP102(byte adresse); | Initialise un objet TMP102 avec l'adresse passée en paramètre // Exemple TMP102 sensorTemp(0x48); |
Méthodes
| Syntaxe | Description | |
|---|---|---|
| Initialisation | ||
| void begin(void); | Connecte le capteur au bus I2C. // Exemple sensorTemp.begin(); |
| Lecture de la température | ||
| float readTempC(void); | Retourne la température en °C. // Exemple float temperature = sensorTemp.readTempC(); |
| float readTempF(void); | Retourne la température en °F. // Exemple float temperature = sensorTemp.readTempF(); |
| float readLowTempC(void); | Retourne le contenu du registre T_LOW en °C. // Exemple float temperature = sensorTemp.readLowTempC(); |
| float readHighTempC(void); | Retourne le contenu du registre T_HIGH en °C. // Exemple floattemperature = sensorTemp.readHighTempC(); |
| float readLowTempF(void); | Retourne le contenu du registre T_LOW en °F. // Exemple float temperature = sensorTemp.readLowTempF(); |
| float readHighTempF(void); | Retourne le contenu du registre T_HIGH en °F. // Exemple float temperature = sensorTemp.readHighTempF(); |
| Consommation, seuils de température et alerte | ||
| void sleep(void); | Passe le capteur en mode faible consommation (<0,5µA). // Exemple sensorTemp.sleep(); |
| void wakeup(void); | Réveille le capteur et le ramène en mode consommation normale (~10µA). // Exemple sensorTemp.wakeup(); |
| bool alert(void); | Retourne le contenu du registre d'alerte. La valeur est identique à celle la broche ALT.// Exemple bool state = sensorTemp.alert(); |
| void setLowTempC(float temperature); | Ecrit le seuil d'alerte bas (en °C) dans le registre T_LOW.// Exemple sensorTemp.setLowTempC(20.0); |
| void setHighTempC(float temperature); | Ecrit le seuil d'alerte haut (en °C) dans le registre T_High.// Exemple sensorTemp.setHighTempC(22.0); |
| void setLowTempF(float temperature); | Ecrit le seuil d'alerte bas (en °F) dans le registre T_LOW.// Exemple sensorTemp.setLowTempF(84.0); |
| void setHighTempF(float temperature); | Ecrit le seuil d'alerte haut (en °F) dans le registre T_High.// Exemple sensorTemp.setHighTempC(85.0); |
| Utilitaires | ||
| void setConversionRate(byte rate); | Règle le taux de conversion (0-3). 0 → 0,25Hz 1 → 1Hz 2 → 4Hz (par défaut) 3 → 8Hz // Exemple sensorTemp.setConversionRate(3); |
| void setExtendedMode(bool mode); | Active ou désactive le mode étendu. false → désactive (-55°C à +128°C) true → active (-55°C à +150°C) // Exemple sensorTemp.setExtendedMode(false); |
| void setAlertPolarity(bool plolarity); | Règle la polarité de l'alerte. false → active à l'état BAS true → active à l'état HAUT // Exemple <code cpp> sensorTemp.setAlertPolarity(false); |
| void setFault(byte faultSetting); | Règle le nombre d'erreurs consécutives. 0 → 1 erreur 1 → 2 erreurs 2 → 4 erreurs 3 → 6 erreurs // Exemple sensorTemp.setFault(1); |
| void setAlertMode(bool mode); | Règle le type d'alerte. false → Mode comparateur: Actif si temp > T_HIGH ou temp < T_LOW true → Mode thermostat: actif quand temp > T_HIGH jusqu'à ce qu'une opération de lecture se produise // Exemple <code cpp> sensorTemp.setAlertMode(false); |
Exemple à télécharger
- temp1.cpp
// Réglage de l'intelliSense (pour la classe TMP102) // "C_Cpp.intelliSenseEngine": "Default" ou // "C_Cpp.intelliSenseEngine": "Tag Parser" ne doit pas se trouver dans setting.json // Fermer puis rouvrir éventuellement VSCode après la modification #include <Wire.h> #include <SparkFunTMP102.h> TMP102 cptTemp(0x48); // Construction d'un objet TMP102 avec l'adresse I2C 0x48 void setup() { Serial.begin(115200); // Débit binaire par défaut du moniteur série cptTemp.begin(); // Connexion du capteur au bus I2C } void loop() { float temperature; temperature = cptTemp.readTempC(); // Lecture de la température Serial.print("Temperature: "); // Affichage dans le moniteur série Serial.print(temperature); Serial.println(); delay(1000); }
