[Mise à jour le 10/8/2021]

La carte Netduino plus 2 a la même configuration de broches que l'Arduino Uno V3. Elle est donc compatible avec un grand nombre de shields Arduino. D'autres modèles Netduino existent. La gamme complète est disponible sur le site WILDERNESS LABS.

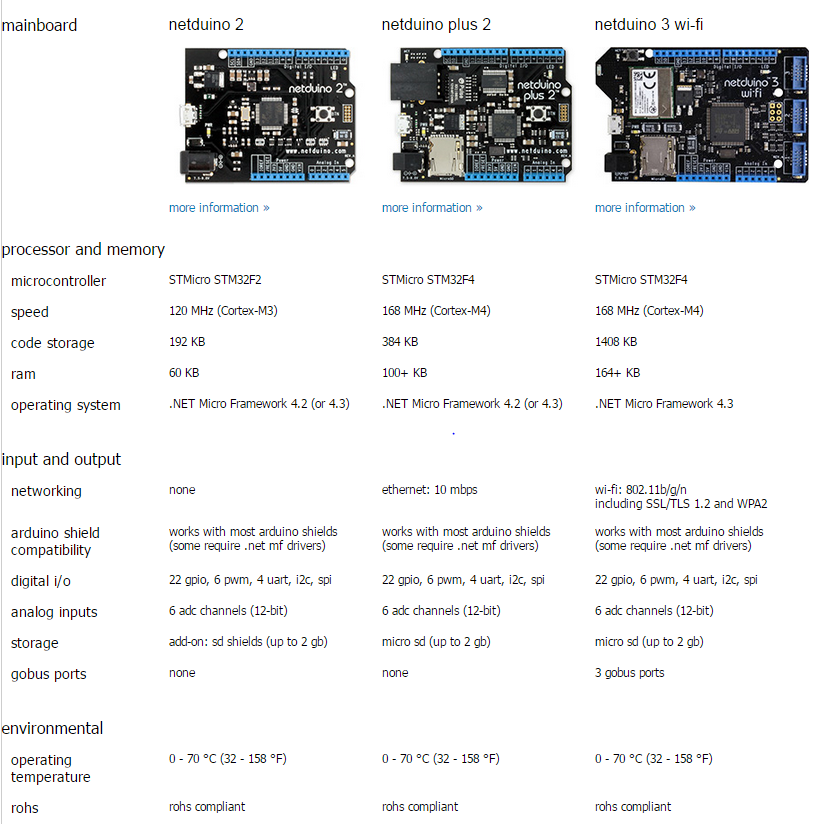

Principales caractéristiques

GPIO : General Purpose Input / Output port


Identification des E/S de la carte Netduino

par gutworks


Schéma de la carte Netduino plus v2

Le shield V2 Tinkerkit

Le module Sensor Shield V2 TinkerKit ci-dessous permet de raccorder facilement et sans soudure des capteurs et des actuateurs sur une carte Netduino ou une carte Panda 3.

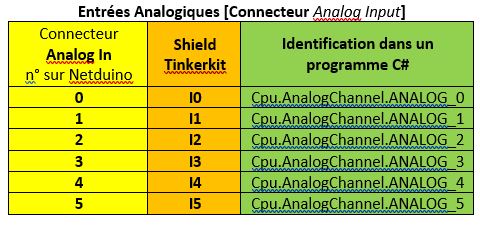

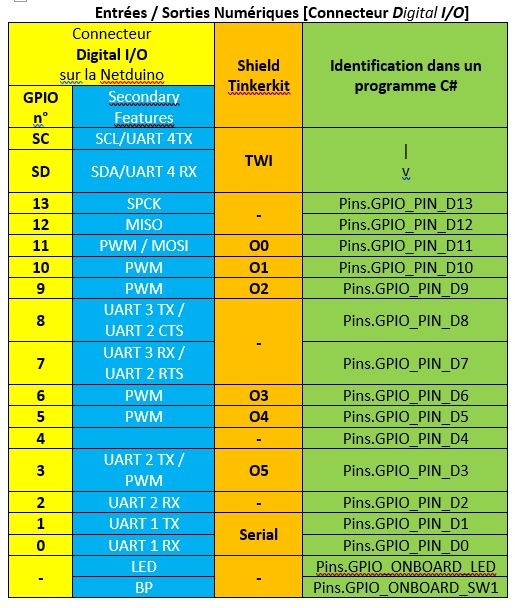

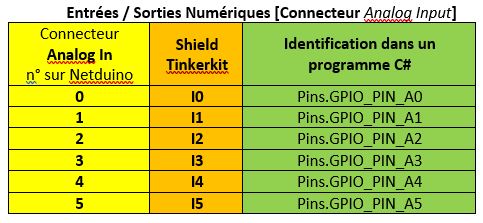

Tables de correspondance Netduino <-> Tinkerkit <-> Visual Studio

Correspondance entre la dénomination des connexions des cartes Netduino, du shield Tinkerkit et de l'IDE Visual Studio (Classes WILDERNESS LABS et NETMF).

Précautions à prendre lors de la configuration des entrées / sorties numériques.


Utiliser OBLIGATOIREMENT les classes WILDERNESS LABS tel que cela est décrit dans les exemples sous peine de « planter » le firmware de la carte (il devra alors être réinstallé !).


Guide d'installation des outils

Un guide d’installation des outils logiciels régulièrement mis à jour est disponible au téléchargement ici.


Débuter la programmation

Pour débuter la programmation : voir le chapitre Premiers programmes en C# avec une Netduino étape par étape
